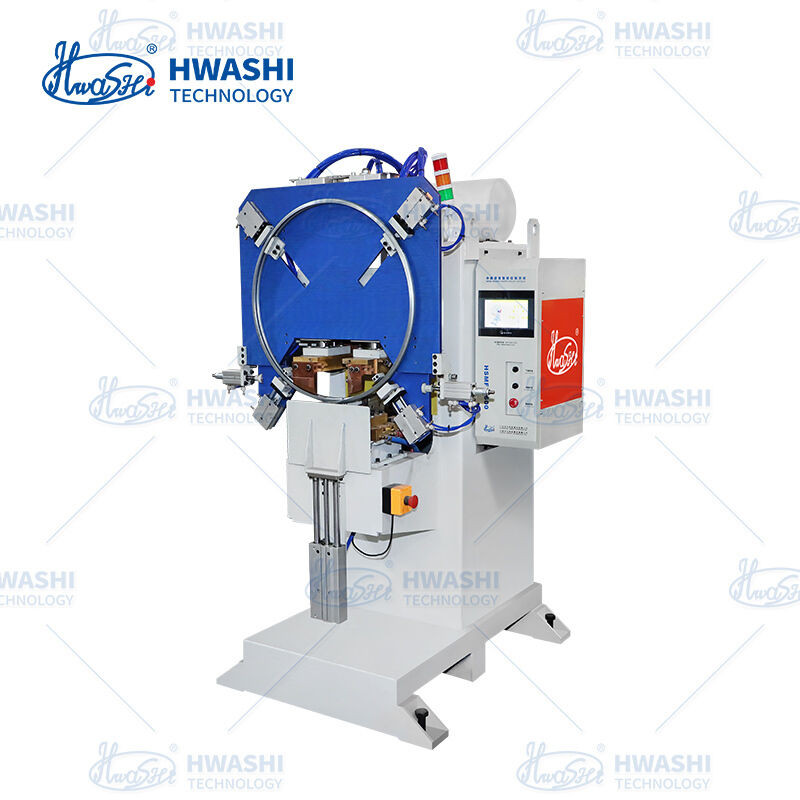

Hwashi MFDC डबल हेड स्पॉट वेल्डर बैरल हुप लॉक क्लिप के लिए∙∙

बैरल हुप लॉक क्लिप के लिए Hwashi MFDC डबल हेड स्पॉट वेल्डर का परिचयएक विशेष रूप से निर्मित मध्यम आवृत्ति इन्वर्टर डीसी स्पॉट वेल्डिंग मशीन जिसे बैरल रिंग लॉक क्लिप के एक साथ दो-बिंदु वेल्डिंग के लिए बनाया गया है।ड्रम निर्माताओं के लिए डिज़ाइन किया गया जो सममित वेल्ड गुणवत्ता की मांग करते हैं, उच्च थ्रूपुट, और जस्ती और लेपित स्टील के छल्ले पर विश्वसनीय प्रदर्शन।

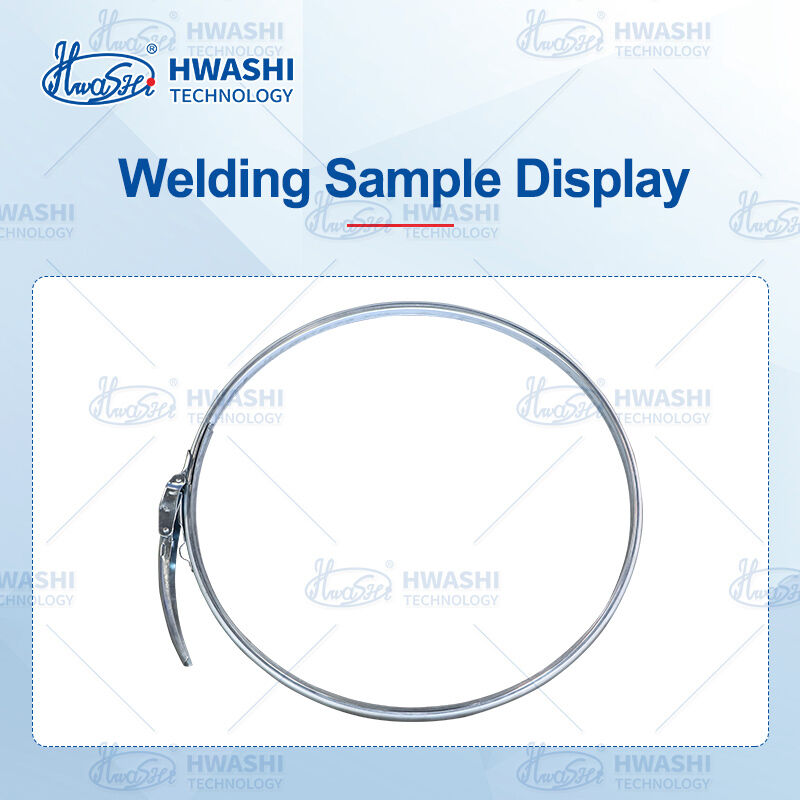

एक बैरल हुप लॉक क्लिप में दो लगाव बिंदु होते हैं, एक लॉक तंत्र के प्रत्येक पक्ष पर। यदि वेल्ड विफल हो जाता है, तो हुप ढीला हो जाता है, सील टूट जाती है, और सामग्री लीक हो जाती है।लॉक क्लिप पूरे बैरल होप विधानसभा पर सबसे महत्वपूर्ण जोड़ है, और यह निरंतर यांत्रिक तनाव के अधीन है हर बार बैरल खोला जाता है, बंद, और परिवहन.

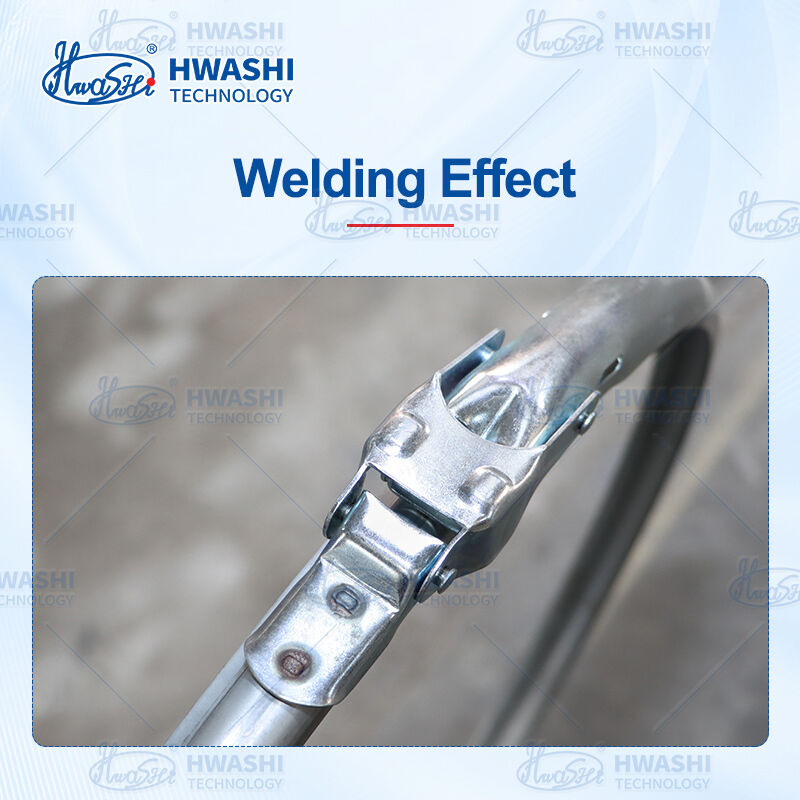

Hwashi MFDC डबल-हेड स्पॉट वेल्डर स्वतंत्र रूप से नियंत्रित लेकिन पूरी तरह से सिंक्रनाइज़ करंट और दबाव के साथ एक साथ दोनों लगाव बिंदुओं को वेल्डिंग करके वेल्ड असममिति को समाप्त करता है।दोनों सिर एक ही चक्र में फायर करते हैं, दो वेल्ड का उत्पादन एक ही नगेट आकार, एक ही प्रवेश, और एक ही खींच शक्ति के साथ प्रत्येक बार।

द्वारा संचालितएमएफडीसी इन्वर्टर प्रौद्योगिकी1000 हर्ट्ज पर काम करने वाली यह मशीन तेजी से, केंद्रित ऊर्जा आवेगों को वितरित करती है जो जस्ता कोटिंग वाष्पित होने से पहले ठोस टुकड़े बनाते हैं, जिससे यह बिना छिड़काव के जस्ती इस्पात के छल्ले के लिए आदर्श है,जलने के निशान, या कोटिंग क्षति।वायवीय क्लैंपिंग सिस्टमविशेष रूप से बैरल रिंगों की घुमावदार ज्यामिति के लिए डिज़ाइन किया गया है, जो बेलनाकार सतहों पर पूर्ण, समान इलेक्ट्रोड संपर्क सुनिश्चित करता है।

के साथचक्र के समय के रूप में कम के रूप में 3-5 सेकंड प्रति रिप(लोडिंग और अनलोडिंग सहित) और101 संग्रहीत वेल्डिंग कार्यक्रमविनिर्देशों के बीच तत्काल परिवर्तन के लिए, एक एकल ऑपरेटर प्रति शिफ्ट सैकड़ों रिंगों को एक सुसंगत, प्रमाणन-ग्रेड वेल्ड गुणवत्ता के साथ संसाधित कर सकता है।

मशीन पूरी लॉक क्लिप वेल्डिंग प्रक्रिया को पूरी तरह से स्वचालित चक्र में करती हैः

1. भारऑपरेटर बैरल रिंग और लॉक क्लिप को इस उद्देश्य के लिए डिज़ाइन किए गए फिक्स्चर में रखता है
2. क्लैंप√ वायवीय प्रणाली कार्य टुकड़ा को सुरक्षित करती है और दोनों इलेक्ट्रोडों को लॉक क्लिप लगाव बिंदुओं पर रखती है
3. वेल्डदोनों एमएफडीसी वेल्डिंग हेड एक साथ समवर्ती धारा और दबाव के साथ आग लगाते हैं, दो समान वेल्ड नगेट्स बनाते हैं
4. रुकोघनत्व के दौरान इलेक्ट्रोड दबाव बनाए रखते हैं ताकि पूरी तरह से नगेट का गठन सुनिश्चित हो सके
5. विमोचनइलेक्ट्रोड वापस खींचें, भाग हटाने के लिए फिक्स्चर खोलें

पीएलसी-नियंत्रित स्वचालित चक्र प्रत्येक चरण को प्रबंधित करता है, कोई मैनुअल ट्रिगरिंग नहीं, कोई समय निर्धारण कॉल नहीं, कोई ऑपरेटर-निर्भर भिन्नता नहीं।
