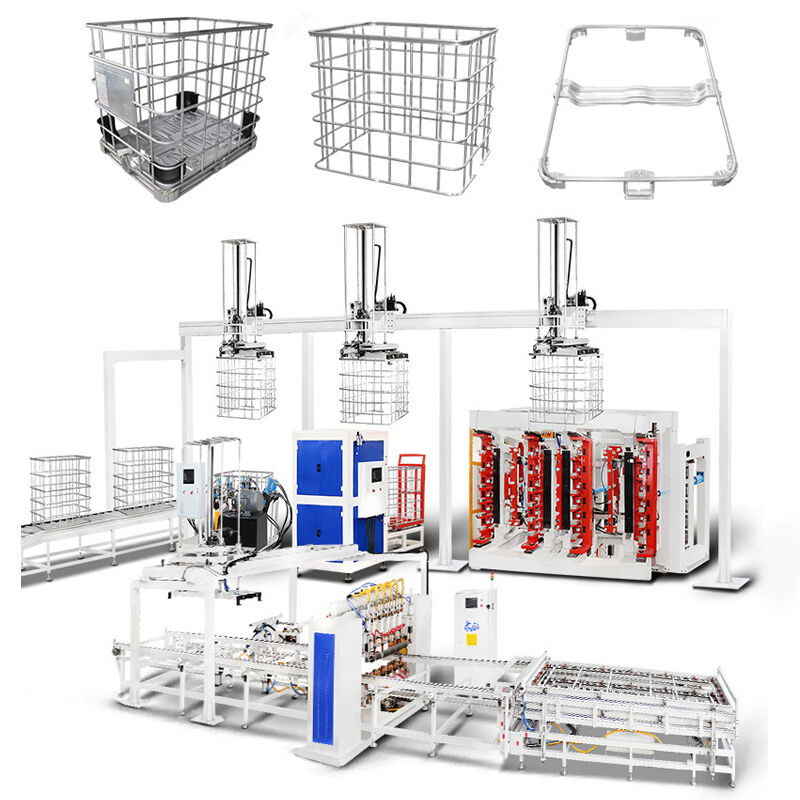

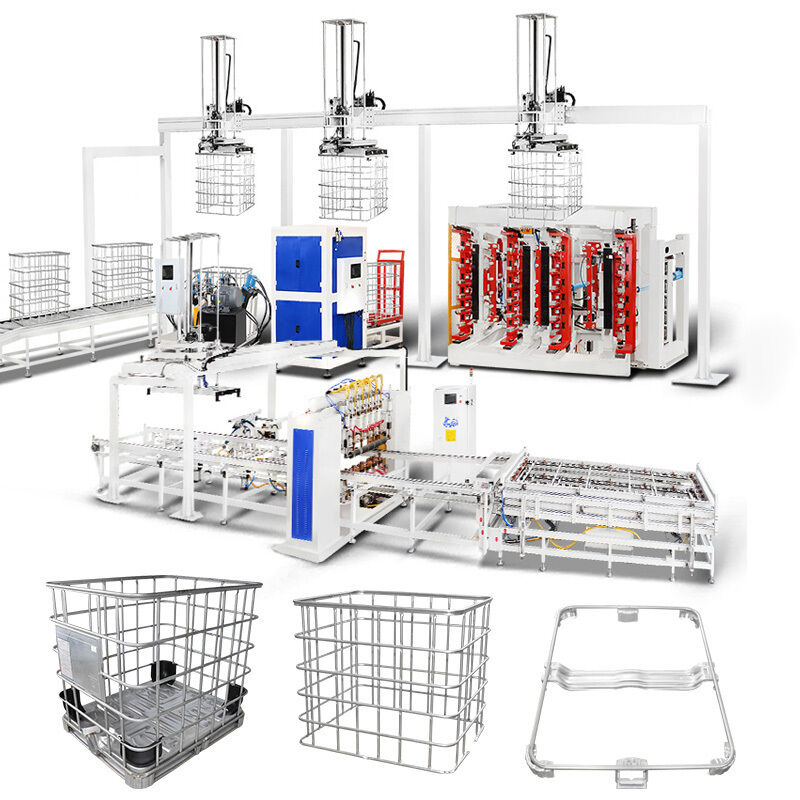

पूरी तरह से स्वचालित आईबीसी केज उत्पादन मशीन
सीई/सीसीसी प्रमाणन के साथ सटीक इंजीनियरिंग
हवाशी आईबीसी केज स्वचालित उत्पादन मशीन विनिर्माण नवाचार के शिखर का प्रतिनिधित्व करती है, जो इंटरमीडिएट बल्क कंटेनर (आईबीसी) केज उत्पादन के लिए एक पूर्ण समाधान प्रदान करने के लिए उन्नत स्वचालन तकनीक को सटीक इंजीनियरिंग के साथ जोड़ती है। यह अत्याधुनिक प्रणाली एक पूरी तरह से एकीकृत, स्वचालित प्रक्रिया के माध्यम से कच्चे माल को उच्च-गुणवत्ता वाले आईबीसी केज में बदल देती है जो असाधारण गुणवत्ता, अधिकतम दक्षता और महत्वपूर्ण लागत बचत सुनिश्चित करती है।
उन्नत सुविधाएँ और प्रौद्योगिकी
पूरी तरह से स्वचालित उत्पादन लाइन
- स्वचालित वेल्डिंग, मेश अनलोडिंग, बेंडिंग, लॉकिंग, होल मेकिंग और पंचिंग प्रक्रियाओं को मिलाकर एकीकृत प्रणाली
- केवल 3-4 ऑपरेटरों की आवश्यकता है
- 24/7 निरंतर संचालन क्षमता
- 80 केज प्रति घंटे उत्पादन दर
सटीक इंजीनियरिंग
- असाधारण सटीकता और स्थिरता के लिए सीएनसी तकनीक के साथ एक साथ काम करने वाले एकाधिक वेल्डिंग हेड
- समान परिणामों के लिए 6-7 वेल्डिंग हेड
- ±0.1 मिमी आयामी सटीकता
- 60 सेकंड प्रति केज चक्र समय
एआई-संचालित गुणवत्ता आश्वासन
- वास्तविक समय में उत्पादन विसंगतियों की पहचान और सुधार करने वाली बुद्धिमान दोष पहचान प्रणाली
- स्वचालित पैरामीटर समायोजन
- वास्तविक समय की निगरानी और विश्लेषण
- सुसंगत गुणवत्ता नियंत्रण
मुख्य वेल्ड फ्रेम
एमएफ ट्रांसफार्मर के चार सेट प्रत्येक वेल्डिंग बिंदु के लिए इष्टतम वेल्डिंग गुणवत्ता सुनिश्चित करते हुए छह वेल्डिंग इलेक्ट्रोड के सेट को नियंत्रित करते हैं। द्विपक्षीय पियानो-शैली वेल्डिंग तकनीक वेल्डिंग प्रक्रिया को काफी तेज करती है। प्रत्येक धातु की जाली एक मिनट के भीतर पूरी की जा सकती है। डिजाइन एक सपाट वेल्डिंग स्थिति की गारंटी के लिए ऊपरी और निचले वायु सिलेंडर को शामिल करता है। इसके अतिरिक्त, वेल्डिंग इलेक्ट्रोड में एक स्क्रू डिजाइन होता है, जो प्रत्येक उपयोग के साथ स्थायित्व को बढ़ाता है।
छह-हेड आईबीसी फ्रेम स्वचालित वेल्डिंग मशीन
वेल्डिंग पावर सिस्टम में चार उन्नत एमएफ डीसी पावर स्रोत हैं, जो छह अलग-अलग स्थानों पर एक साथ वेल्डिंग को सक्षम करते हैं। एक दोहरी-परत फिक्स्चर फीडर परिचालन दक्षता को बढ़ाता है - जबकि एक फिक्स्चर वेल्डिंग में सक्रिय रूप से लगा हुआ है, दूसरा निर्बाध रूप से सामग्री लोड कर सकता है।
फ्लैट ट्यूब मेश और फर्म वेल्डिंग गुणवत्ता
वेल्डिंग उपकरण ट्यूबों को एक विशिष्ट फ्लैट मेश कॉन्फ़िगरेशन में बदल देता है, जो बेजोड़ ताकत और मजबूत गुणवत्ता के वेल्ड सुनिश्चित करता है। वेल्डिंग प्रक्रिया लगभग 60 सेकंड में कुशलतापूर्वक पूरी की जाती है।
वर्टिकल डबल स्टेशन आईबीसी फ्रेम बेंडिंग मशीन
आईबीसी केज फ्रेम डुअल-स्टेशन बेंडिंग मशीन झुकने में उच्च सटीकता, स्थिर संचालन और उल्लेखनीय दक्षता की गारंटी देती है।
बेंडिंग मशीन लगभग 20-25 सेकंड में फ्लैट मेश को सटीक रूप से चौकोर फ्रेम में बदल देती है।
बेंडिंग बीम सुविधाएँ
- सीएनसी संसाधित बेंडिंग बीम सटीक झुकने वाले कोण सुनिश्चित करता है
- बेंडिंग बीम पर प्रत्येक मोल्ड को झुकने की सीमा बढ़ाने के लिए लगभग 3 मिमी ऊपर और नीचे समायोजित किया जा सकता है
- 120 डिग्री मोल्ड डिजाइन प्रत्येक झुकने वाले कोण को अधिक चिकना बनाता है
बेंडिंग फ्रेम निर्माण
मशीन फ्रेम एक मजबूत आयताकार डिजाइन को मोटे स्टील कॉलम और एक दरवाजे के आकार के कवर पैनल के साथ सुविधा देता है, जो असाधारण दृढ़ता और स्थिरता सुनिश्चित करता है।
हाइड्रोलिक प्रेशर स्टेशन
विशेष रूप से झुकने वाले पैलेट टैंक मेश के लिए डिज़ाइन किया गया, आईबीसी बेंडिंग मशीन उन्हें (1200±5 मिमी) * (1000±5 मिमी) के सटीक आयामों के साथ आयताकार फ्रेम में आकार देती है।
आईबीसी केज फ्रेम लॉकिंग मशीन
असाधारण सटीकता में सम्मिलन, मजबूत लॉकिंग शक्ति, और स्थिरता और दक्षता का एक सहज मिश्रण समेटे हुए एक सामंजस्यपूर्ण इकाई के रूप में सावधानीपूर्वक तैयार किया गया।
लॉकिंग दक्षता और गुणवत्ता
- विभिन्न आईबीसी धातु केज डिजाइनों के अनुरूप समायोज्य क्लिनचिंग आर्म
- हाइड्रोलिक और वायवीय डिजाइन मशीन दक्षता को बढ़ाता है
- पाइप के दोनों तरफ स्वचालित जुड़ने के लिए इंजीनियर
- हाइड्रोलिक क्लिनचिंग मोल्ड क्रैकिंग को रोकने के लिए तंग क्लिनचिंग स्पॉट बनाता है
- ऑटो-सेंडिंग डिवाइस के साथ हाइड्रोलिक प्रेशर स्टेशन सुचारू उत्पादन सुनिश्चित करता है
आईबीसी केज फ्रेम होल मेकिंग और पंचिंग मशीन
फ्रेम पर छेद बनाने के लिए उपयोग किया जाता है ताकि पूरा फ्रेम बेस फ्रेम पर तय किया जा सके। हाइड्रोलिक-संचालित प्रक्रिया को पूरा करने में लगभग 25-30 सेकंड लगते हैं।
होल मेकिंग दक्षता और गुणवत्ता
- प्रेसिंग मोल्ड के साथ प्रेसिंग हेड
- हाइड्रोलिक स्टेशन
- पंचिंग हेड लोकेटिंग पैनल
- व्यापक पोजिशनिंग रेंज के लिए बाएं-दाएं, आगे-पीछे समायोज्य पैनल
आईबीसी केज बेस फ्रेम वेल्डिंग मशीन
डिजाइन क्षैतिज संरचना और 7 वेल्डिंग हेड को बेस फ्रेम की वेल्डिंग पूरी करने के लिए अपनाता है। ऑपरेटर को केवल उत्पाद को लोड और अनलोड करने की आवश्यकता होती है जबकि मशीन स्वचालित वेल्डिंग करती है।
उत्पाद सुविधाएँ
- बेस फ्रेम वेल्डिंग के लिए 7 वेल्डिंग हेड के साथ क्षैतिज संरचना
- वेल्डेड पैलेट का स्वचालित अनलोडिंग
- बढ़ी हुई गुणवत्ता और उत्पादन दर के लिए एमएफ डीसी 250KVA के 3 सेट
- मैनुअल काम के कारण अस्थिर वेल्डिंग गुणवत्ता की समस्या को हल करता है
- उच्च उत्पादन दर और स्वचालन स्तर
तकनीकी विनिर्देश
| उत्पाद का नाम |
आईबीसी फ्रेम उत्पादन लाइन |
शैली |
एकल पंक्ति / डबल पंक्ति |
| अधिकतम वेल्डिंग चौड़ाई |
1200 मिमी |
अधिकतम वेल्डिंग लंबाई |
4250 मिमी |
| ब्रांड |
हवाशी |
रंग |
नीला/पीला/कस्टम |
| सुसज्जित शक्ति |
350kVA/400kVA |
उत्पाद का स्थान |
झेजियांग प्रांत, चीन |
| वोल्टेज |
3p 380V |
सामग्री |
गैल्वेनाइज्ड पाइप |
| पाइप की मोटाई |
1-2 मिमी |
ड्यूटी चक्र |
20% |
| पाइप का व्यास |
14-20 मिमी |
आवृत्ति |
50 हर्ट्ज / 60 हर्ट्ज |
| पाइप लोडिंग विधि |
मैनुअल/2 श्रम |
केबल आकार |
≥70 मिमी² |
| कार्य क्षमता |
350-450 (480-550) पीसी/8 घंटे |
एयर पाइप आकार |
जी1 |
| श्रम मांग |
2-3 श्रम |
पानी का पाइप आकार |
जी1 1/4 |
टैंक भेजने की प्रणाली सुविधाएँ
- उन कारखानों के लिए उपयुक्त है जो ब्लोइंग मशीन वर्कशॉप और केज वर्कशॉप को अलग करते हैं
- परीक्षण टैंक को कन्वेयर द्वारा केज वर्कशॉप में ले जाया जाता है, जिसमें किसी मानव हस्तक्षेप की आवश्यकता नहीं होती है
- आईबीसी बेंड, क्लिनचिंग और पंच्ड केज प्लेसमेंट क्षेत्र शामिल हैं
- वेल्डेड पैलेट स्टॉक करने का क्षेत्र
- ऑटो पैलेट असेंबल पाथ
- पैलेट वेल्डिंग
- पिंजरे और पैलेट को घुमाने वाले असेंबल क्षेत्र का सुरक्षित मार्ग
- पैलेट प्लेट स्टॉक करने का क्षेत्र/ऑटो फीडिंग
हवाशी को क्यों चुनें?
- वेल्डिंग और स्वचालन प्रौद्योगिकी में 20+ वर्षों का अनुभव
- अंतर्राष्ट्रीय गुणवत्ता मानकों के लिए आईएसओ 9001 प्रमाणित और सीई स्वीकृत
- 24/7 तकनीकी सहायता और व्यापक बिक्री के बाद सेवा
- आपकी विशिष्ट उत्पादन आवश्यकताओं के अनुरूप अनुकूलन योग्य समाधान
- आईओटी एकीकरण क्षमताओं के साथ उद्योग 4.0 तैयार
