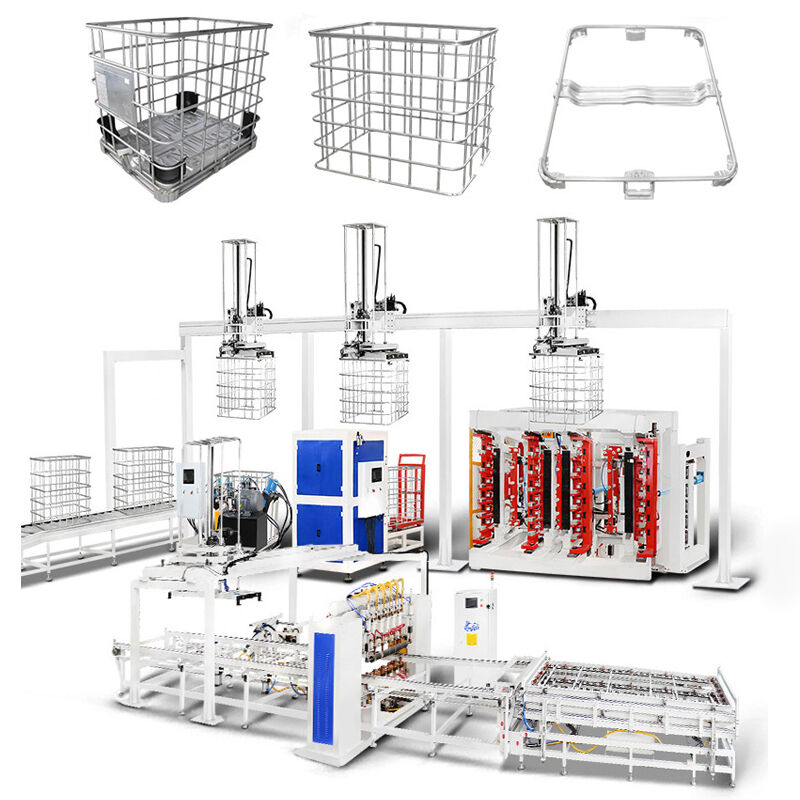

Hwashi IBC पिंजरा स्वचालित उत्पादन मशीन
Hwashi IBC पिंजरा स्वचालित उत्पादन मशीन मध्यवर्ती बल्क कंटेनर (IBC) पिंजरे के उत्पादन के लिए एक संपूर्ण समाधान प्रदान करने के लिए उन्नत स्वचालन तकनीक को सटीक इंजीनियरिंग के साथ जोड़ती है। यह ISO9001 प्रमाणित सिस्टम कच्चे माल को पूरी तरह से एकीकृत प्रक्रिया के माध्यम से उच्च गुणवत्ता वाले IBC पिंजरों में बदल देता है, जिसमें 60 सेकंड का चक्र समय और 2000kg क्षमता होती है।
उन्नत सुविधाएँ और तकनीक
पूरी तरह से स्वचालित उत्पादन लाइन
- स्वचालित वेल्डिंग, मेश अनलोडिंग, बेंडिंग, लॉकिंग, होल मेकिंग और पंचिंग को मिलाने वाला एकीकृत सिस्टम
- केवल 3-4 कर्मियों के साथ संचालित होता है
- 24/7 निरंतर संचालन क्षमता
- प्रति घंटे 80 पिंजरों की उत्पादन दर
सटीक इंजीनियरिंग
- ±0.1mm सटीकता के लिए CNC तकनीक के साथ कई वेल्डिंग हेड
- समान परिणामों के लिए 6-7 वेल्डिंग हेड
- प्रति पिंजरा 60 सेकंड का चक्र समय
AI-संचालित गुणवत्ता आश्वासन
- वास्तविक समय सुधार के साथ बुद्धिमान दोष का पता लगाना
- स्वचालित पैरामीटर समायोजन
- निरंतर निगरानी और विश्लेषण
मुख्य वेल्ड फ्रेम
चार सेट MF ट्रांसफॉर्मर इष्टतम गुणवत्ता के लिए छह सेट वेल्डिंग इलेक्ट्रोड को विनियमित करते हैं। द्विपक्षीय पियानो-शैली वेल्डिंग तकनीक प्रक्रिया को तेज करती है, प्रत्येक धातु ग्रिड मेश को एक मिनट के भीतर पूरा करती है। ऊपरी और निचले एयर सिलेंडर सपाट वेल्डिंग स्थितियों को सुनिश्चित करते हैं, जबकि पेंच-डिज़ाइन इलेक्ट्रोड स्थायित्व को बढ़ाते हैं।
छह-हेड IBC फ्रेम स्वचालित वेल्डिंग मशीन
वेल्डिंग पावर सिस्टम में चार सेट उन्नत MF DC पावर स्रोत हैं जो एक साथ छह-स्पॉट वेल्डिंग को सक्षम करते हैं। एक दो-परत फिक्स्चर फीडर सक्रिय वेल्डिंग के दौरान सामग्री लोडिंग की अनुमति देकर दक्षता बढ़ाता है।
फ्लैट ट्यूब मेश और फर्म वेल्डिंग गुणवत्ता
यह उपकरण लगभग 60 सेकंड में मजबूत, मजबूत वेल्ड के साथ फ्लैट मेश कॉन्फ़िगरेशन में ट्यूबों को बदल देता है।

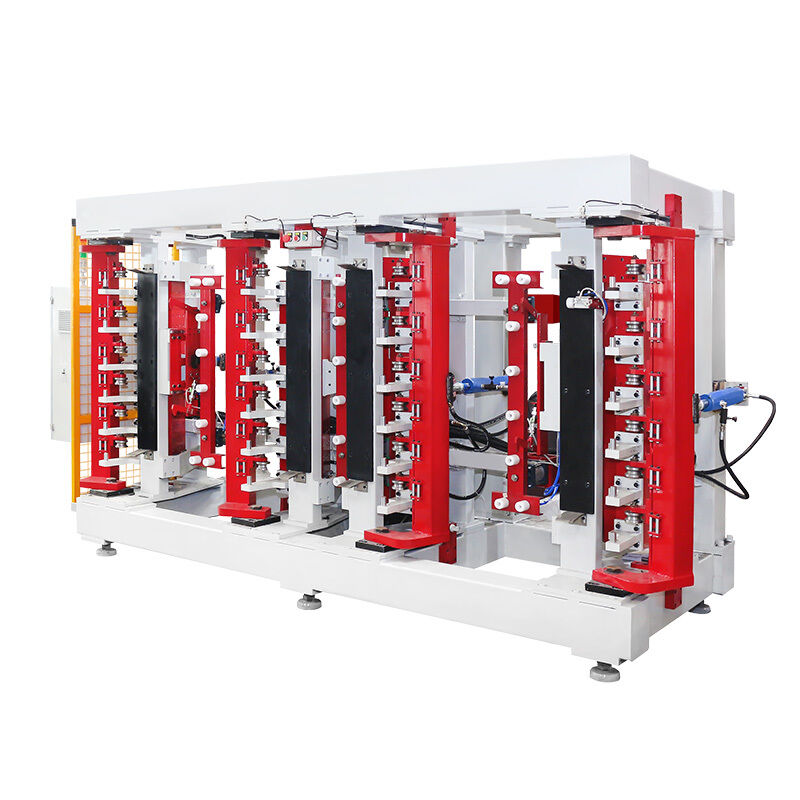

वर्टिकल डबल स्टेशन IBC फ्रेम बेंडिंग मशीन
IBC पिंजरा फ्रेम दोहरी-स्टेशन बेंडिंग मशीन स्थिर संचालन के साथ उच्च परिशुद्धता बेंडिंग प्रदान करती है, जो 20-25 सेकंड में फ्लैट मेश को सटीक रूप से वर्गाकार फ्रेम में बदल देती है।
बेंडिंग बीम सुविधाएँ
- CNC संसाधित बीम सटीक कोण सुनिश्चित करता है
- बढ़ती बेंडिंग लचीलेपन के लिए समायोज्य मोल्ड (3mm रेंज)
- चिकनी बेंडिंग के लिए 120 डिग्री मोल्ड डिज़ाइन

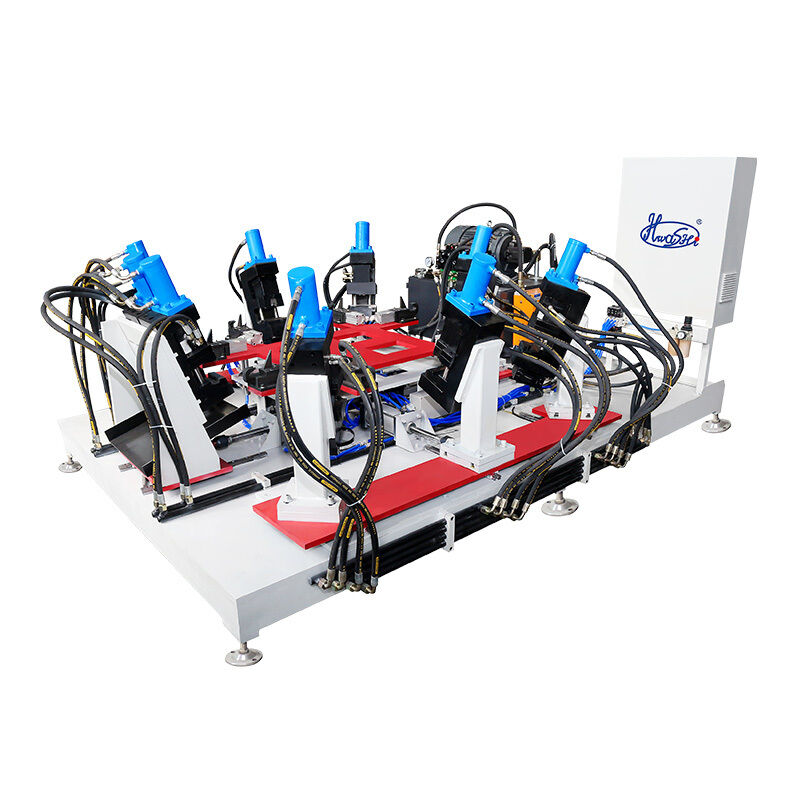

IBC पिंजरा फ्रेम लॉकिंग मशीन
लॉकिंग दक्षता और गुणवत्ता
- विभिन्न पिंजरा डिज़ाइनों के लिए समायोज्य क्लिनचिंग आर्म
- हाइड्रोलिक/वायवीय डिज़ाइन दक्षता बढ़ाता है
- तंग क्लिनचिंग स्पॉट के साथ स्वचालित पाइप जॉइनिंग
IBC पिंजरा फ्रेम होल मेकिंग और पंचिंग मशीन
यह हाइड्रोलिक-संचालित मशीन 25-30 सेकंड में बेस फ्रेम अटैचमेंट के लिए फ्रेम छेद बनाती है, जिसमें व्यापक पोजिशनिंग रेंज के लिए समायोज्य पैनल हैं।
IBC पिंजरा बेस फ्रेम वेल्डिंग मशीन
उत्पाद की विशेषताएं
- 7 वेल्डिंग हेड के साथ क्षैतिज संरचना
- स्वचालित पैलेट अनलोडिंग
- बढ़ी हुई गुणवत्ता के लिए MF DC 250KVA पावर के 3 सेट
- मैनुअल वेल्डिंग विसंगतियों को समाप्त करता है
तकनीकी विनिर्देश
| उत्पाद का नाम |
IBC फ्रेम उत्पादन लाइन |
| शैली |
एकल पंक्ति / डबल पंक्ति |
| अधिकतम वेल्डिंग चौड़ाई |
1200mm |
| अधिकतम वेल्डिंग लंबाई |
4250mm |
| ब्रांड |
Hwashi |
| रंग |
नीला/पीला/कस्टम |
| सुसज्जित शक्ति |
350kVA/400kVA |
| उत्पाद का स्थान |
झेजियांग प्रांत, चीन |
| वोल्टेज |
3p 380V |
| सामग्री |
जस्ती पाइप |
| पाइप की मोटाई |
1-2mm |
| ड्यूटी चक्र |
20% |
| पाइप का व्यास |
14-20mm |
| आवृत्ति |
50HZ/60HZ |
टैंक भेजने की प्रणाली की विशेषताएं
- ब्लोइंग मशीन और पिंजरा वर्कशॉप के बीच कन्वेयर परिवहन
- स्वचालित रूप से मुड़े हुए, क्लिनचिंग और पंच किए गए पिंजरे की नियुक्ति
- वेल्डेड पैलेट स्टॉकिंग क्षेत्र
- ऑटो पैलेट असेंबली पथ
Hwashi क्यों चुनें?
- वेल्डिंग और स्वचालन का 20+ वर्षों का अनुभव
- ISO 9001 प्रमाणित और CE स्वीकृत
- 24/7 तकनीकी सहायता और व्यापक सेवा
- अनुकूलन योग्य उद्योग 4.0 तैयार समाधान
