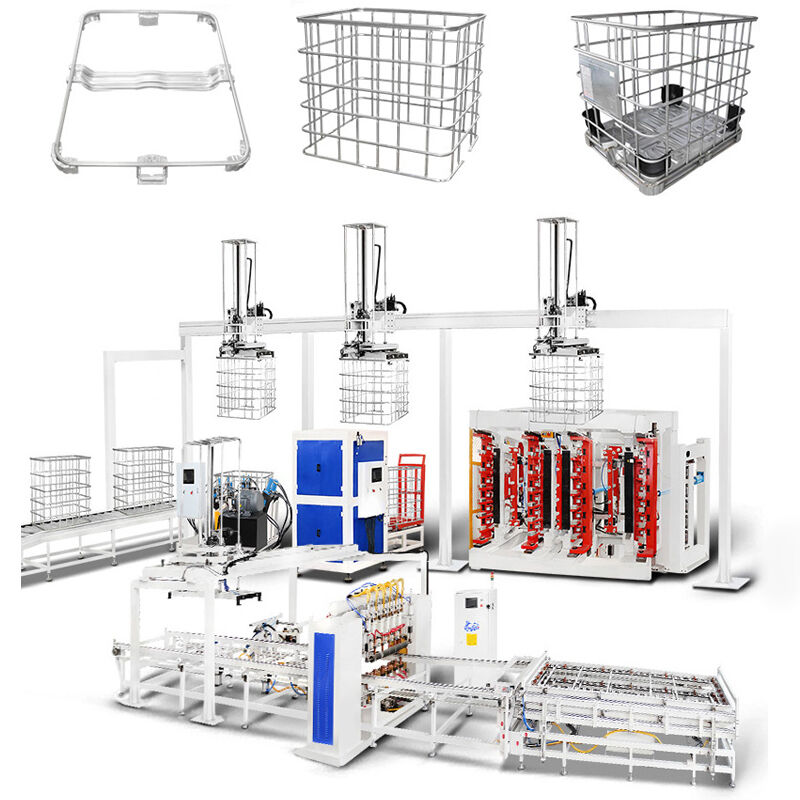

ह्वाशी आईबीसी पिंजरे स्वचालित उत्पादन मशीन
Hwashi IBC Cage Frame Automatic Welding Machine एक विशेष उत्पादन लाइन है जिसे IBC पिंजरे के फ्रेम के निर्माण के लिए डिज़ाइन किया गया है। इस व्यापक प्रणाली में पिंजरे के फ्रेम की स्वचालित वेल्डिंग शामिल है,जाल उतारने वाली यांत्रिक बांह, जाल टर्नओवर संरचना, स्वचालित फ्रेम झुकने की मशीन, ताला लगाने की मशीन, छेद बनाने और पंचिंग मशीन, और स्वचालित उत्पादन लाइन चलती यांत्रिक हाथ।पूरी लाइन के लिए केवल 2-3 ऑपरेटरों की आवश्यकता होती है जो शुरुआत में सामग्री लोड करते हैं और अंत में तैयार उत्पादों को उतारते हैं.
मुख्य लाभ
ऊर्जा की कुशल खपत:उन्नत वेल्डिंग तकनीक और सामग्री उच्च दक्षता ऊर्जा-उपभोग अनुपात सुनिश्चित करती है, पर्यावरण जागरूकता का प्रदर्शन करती है और सतत विकास का समर्थन करती है।
उपयोगकर्ता के अनुकूल इंटरफ़ेसःएक सहज ज्ञान युक्त इंटरफ़ेस संचालन को सरल बनाता है, प्रशिक्षण लागत को कम करता है और परिचालन दक्षता में वृद्धि करता है।
तकनीकी विनिर्देश
- वेल्डिंग दक्षताः 50 सेकंड प्रति टुकड़ा
- वेल्डिंग स्रोतः 4 सेट एमएफ डीसी पावर स्रोत
- फीडर प्लेटफार्म विकल्पः एकल परत या डबल परत
- अनलोडिंग सिस्टम विकल्पः मैनुअल अनलोडिंग या स्वचालित मैकेनिकल आर्म अनलोडिंग
उत्पादन क्षमताः50 सेकंड प्रति टुकड़ा
मुख्य वेल्ड फ्रेम प्रणाली
चार एमएफ ट्रांसफार्मर वेल्डिंग इलेक्ट्रोड के छह सेटों को नियंत्रित करते हैं, प्रत्येक बिंदु के लिए इष्टतम वेल्डिंग गुणवत्ता सुनिश्चित करते हैं।द्विपक्षीय पियानो शैली वेल्डिंग तकनीक वेल्डिंग प्रक्रिया को काफी तेज करती है, प्रत्येक धातु ग्रिड जाल को एक मिनट के भीतर पूरा करना।
वेल्डिंग इलेक्ट्रोड में प्रत्येक उपयोग के साथ बढ़ी हुई स्थायित्व के लिए एक शिकंजा डिजाइन है।

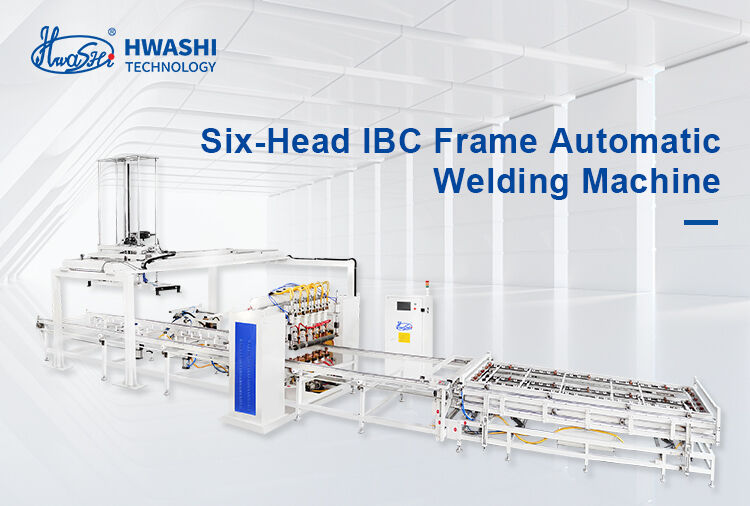

छह सिर IBC फ्रेम स्वचालित वेल्डिंग मशीन
वेल्डिंग पावर सिस्टम में उन्नत एमएफ डीसी बिजली स्रोतों के चार सेट हैं, जो छह अलग-अलग स्थानों पर एक साथ वेल्डिंग को सक्षम करते हैं।दो-परत फिटिंग फीडर एक फिटिंग पर सामग्री लोड करने की अनुमति देकर दक्षता में वृद्धि करता है जबकि वेल्डिंग दूसरे पर होती है.

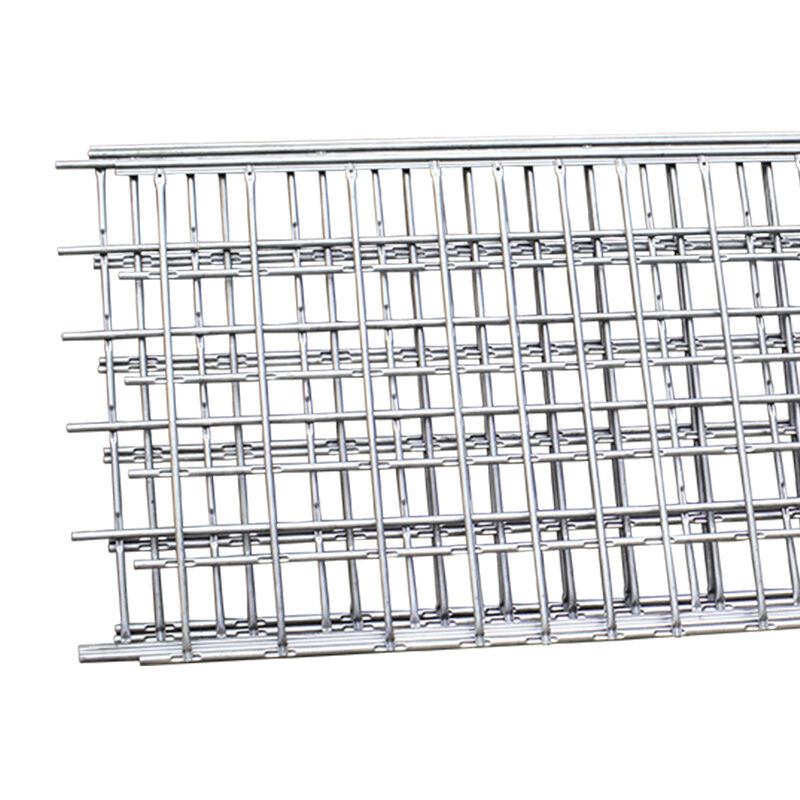

फ्लैट ट्यूब मेष और फर्म वेल्डिंग गुणवत्ता
वेल्डिंग उपकरण ट्यूबों को एक विशिष्ट सपाट जाल विन्यास में बदल देता है, जो मजबूत, मजबूत वेल्डिंग सुनिश्चित करता है।
ऊर्ध्वाधर डबल स्टेशन आईबीसी फ्रेम झुकने मशीन
यह व्यापक प्रसंस्करण मशीन स्थिर संचालन और उल्लेखनीय दक्षता के साथ उच्च परिशुद्धता झुकने की गारंटी देती है।
फ्लैट मेष को चौकोर आकार में मोड़ें
झुकने वाली मशीन कुशलतापूर्वक सपाट जाल को सटीक रूप से चौकोर फ्रेम में बदल देती है, लगभग 20-25 सेकंड में झुकने की प्रक्रिया पूरी कर देती है।
झुकने वाली बीम की विशेषताएं
- सीएनसी संसाधित झुकने बीम सटीक झुकने कोण सुनिश्चित करता है
- झुकने बीम पर प्रत्येक मोल्ड झुकने सीमा बढ़ाने के लिए ऊपर और नीचे लगभग 3 मिमी द्वारा समायोजित किया जा सकता है
- 120 डिग्री के मोल्ड डिजाइन से झुकने के कोण सुचारू होते हैं
झुकने वाली फ्रेम निर्माण
मशीन के फ्रेम में मोटी आयताकार डिजाइन है जिसमें मोटे स्टील के स्तंभ और दरवाजे के आकार का कवर पैनल है, जो असाधारण मजबूती और स्थिरता सुनिश्चित करता है।
हाइड्रोलिक दबाव स्टेशन
विशेष रूप से पैलेट टैंक के जाल को मोड़ने के लिए डिज़ाइन किया गया है, यह हाइड्रोलिक संचालित स्टेशन उन्हें (1200±5mm) *(1000±5mm) के सटीक आयामों के साथ आयताकार फ्रेम में आकार देता है,इष्टतम झुकने के प्रदर्शन की गारंटी.
आईबीसी पिंजरे फ्रेम लॉक मशीन
यह सामंजस्यपूर्ण इकाई सम्मिलन में असाधारण परिशुद्धता, मजबूत तालाबंदी शक्ति, और स्थिरता और दक्षता का एक निर्बाध मिश्रण प्रदान करती है।
तालाबंदी की दक्षता और गुणवत्ता
समायोज्य क्लैंचिंग आर्म
- व्यापक कार्य सीमा के लिए विभिन्न आईबीसी धातु पिंजरे डिजाइनों के लिए अनुकूलित
- हाइड्रोलिक और वायवीय डिजाइन मशीन की दक्षता में वृद्धि करता है
- पाइप के किनारों के स्वचालित संयोजन के लिए इंजीनियर
हाइड्रोलिक क्लैंचिंग मोल्ड
हाइड्रोलिक प्रणाली पाइपों के लिए तंग क्लैंचिंग स्पॉट बनाती है, जिससे धातु के पिंजरे में दरारें नहीं आती हैं।
हाइड्रोलिक दबाव स्टेशन
एक स्वचालित भेजने डिवाइस के साथ सुचारू और कुशल धातु पिंजरे उत्पादन सुनिश्चित करने के लिए सुसज्जित।
आईबीसी पिंजरे फ्रेम छेद बनाने और छिद्रण मशीन
यह मशीन आधार फ्रेम पर सुरक्षित रूप से तय करने के लिए फ्रेम पर छेद बनाती है।
छेद बनाने की दक्षता और गुणवत्ता
हाइड्रोलिक बल का उपयोग करके, पूर्ण छेद बनाने और छिद्रण प्रक्रिया में लगभग 25-30 सेकंड लगते हैं।
विशेषताओं में निम्नलिखित शामिल हैंः
- प्रेशर मोल्ड के साथ प्रेसिंग हेड
- हाइड्रोलिक स्टेशन
- पंचिंग हेड लोकेटिंग पैनल
- बाएं-दाएं, आगे-पीछे समायोज्य पोजिशनिंग पैनल
आईबीसी पिंजरे बेस फ्रेम वेल्डिंग मशीन
7 वेल्डिंग हेड वाली यह क्षैतिज संरचना मशीन आधार फ्रेम वेल्डिंग को स्वचालित रूप से पूरा करती है। ऑपरेटरों को केवल सामग्री लोड करने की आवश्यकता होती है, और वेल्डेड पैलेट स्वचालित रूप से अनलोड किए जाते हैं।
उत्पाद की विशेषताएं
- पूर्ण आधार फ्रेम वेल्डिंग के लिए 7 वेल्डिंग सिर के साथ क्षैतिज संरचना
- वेल्डेड पैलेटों का स्वचालित अनलोडिंग
- एमएफ डीसी 250 केवीए बिजली स्रोतों के 3 सेट
- लागत को कम करते हुए उत्पाद की गुणवत्ता और उत्पादन दर में वृद्धि
- मैनुअल कार्य से अस्थिर वेल्डिंग गुणवत्ता के मुद्दों को हल करता है
- उच्च उत्पादन दर और स्वचालन स्तर
तकनीकी विनिर्देश तालिका
| उत्पाद का नाम |
आईबीसी फ्रेम उत्पादन लाइन |
शैली |
एकल पंक्ति/डबल पंक्ति |
| अधिकतम वेल्डिंग चौड़ाई |
1200 मिमी |
अधिकतम वेल्डिंग लंबाई |
4250 मिमी |
| ब्रांड |
ह्वाशी |
रंग |
नीला/पीला/अनुकूलित |
| सुसज्जित शक्ति |
350kVA/400kVA |
उत्पाद का स्थान |
झेजियांग प्रांत, चीन |
| वोल्टेज |
3p 380V |
सामग्री |
जस्ती पाइप |
| पाइप की मोटाई |
1-2 मिमी |
कार्य चक्र |
२०% |
| पाइप का व्यास |
14-20 मिमी |
आवृत्ति |
50HZ/60HZ |
| पाइप लोड करने की विधि |
मैनुअल/2 श्रम |
केबल का आकार |
≥70mm3 |
| कार्य क्षमता |
350-450 ((480-550) पीसी/8 घंटे |
वायु पाइप का आकार |
G1 |
| श्रम की मांग |
२-३ कार्य |
पानी के पाइप का आकार |
G1 1/4 |
उत्पादन लाइन के लेआउट की विशेषताएं
- टैंक भेजने की प्रणालीः अलग-अलग ब्लोइंग मशीन और पिंजरे कार्यशालाओं वाले कारखानों के लिए उपयुक्त
- मानव हस्तक्षेप के बिना कैज कार्यशाला में कन्वेयर द्वारा ले जाने वाले परीक्षण टैंक
- IBC घुमाया, clinching और छिद्रित पिंजरे स्थान क्षेत्र
- वेल्डेड पैलेट स्टॉकिंग क्षेत्र
- ऑटो पैलेट इकट्ठा पथ
- पैलेट वेल्डिंग स्टेशन
- घुमावदार पिंजरे और पैलेट इकट्ठा करने का क्षेत्र
- सुरक्षित मार्ग डिजाइन
- ऑटो फीडिंग के साथ पैलेट प्लेट स्टॉकिंग क्षेत्र
