बल्क कंटेनर IBC पिंजरा टैंक फ्रेम उत्पादन लाइन वेल्डिंग उपकरण मशीन

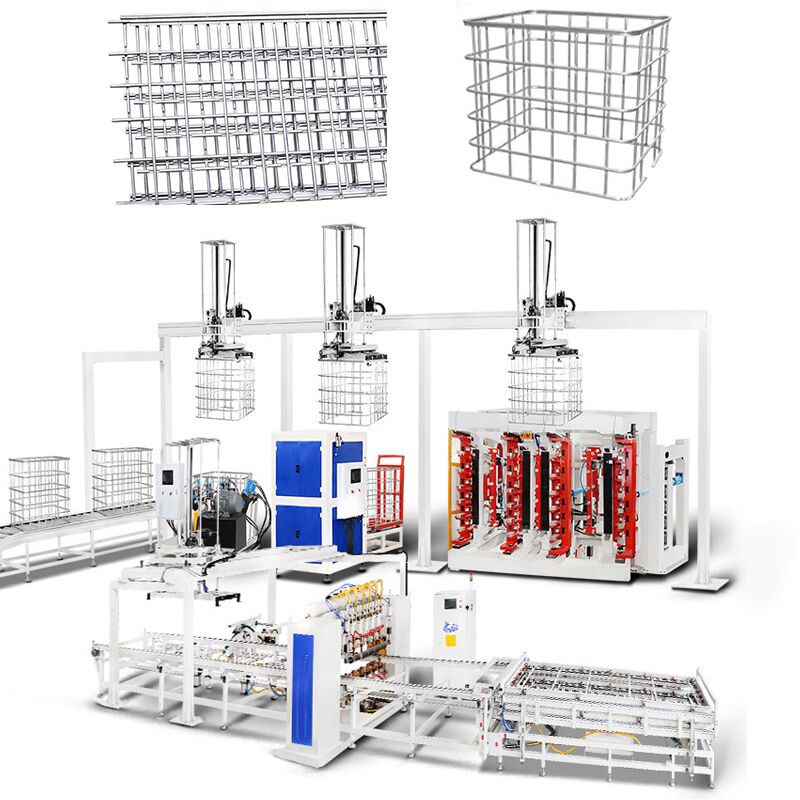

स्वचालित IBC पिंजरा फ्रेम वेल्डिंग सिस्टम
Hwashi IBC पिंजरा फ्रेम स्वचालित वेल्डिंग मशीन में उच्च कठोरता और स्थिर संचालन के साथ एक प्रबलित गैन्ट्री संरचना है। वेल्डिंग सिस्टम बिजली दक्षता और ऊर्जा बचत के लिए मध्यम आवृत्ति इन्वर्टर बिजली आपूर्ति का उपयोग करता है।
मुख्य विशेषताएं
- वेल्डिंग दक्षता: प्रति पीस 50 सेकंड
- वेल्डिंग स्रोत: 4 सेट MF DC पावर स्रोत
- फीडर प्लेटफ़ॉर्म विकल्प: सिंगल लेयर या डबल लेयर
- अनलोडिंग सिस्टम विकल्प: मैनुअल अनलोडिंग या स्वचालित मैकेनिकल आर्म अनलोडिंग
उत्पादन क्षमता: प्रति पीस 50 सेकंड
मुख्य फ्रेम वेल्डिंग सिस्टम
इष्टतम वेल्डिंग गुणवत्ता सुनिश्चित करने के लिए चार सेट MF ट्रांसफार्मर छह वेल्डिंग इलेक्ट्रोड को नियंत्रित करते हैं। दो-तरफा पियानो-प्रकार की वेल्डिंग शैली वेल्डिंग प्रक्रिया को तेज करती है, प्रत्येक धातु ग्रिड जाल को लगभग एक मिनट में पूरा करती है।
ऊपरी और निचले एयर सिलेंडर डिज़ाइन सपाट वेल्डिंग स्थिति सुनिश्चित करते हैं, जबकि पेंच-डिज़ाइन वाले वेल्डिंग इलेक्ट्रोड स्थायित्व को बढ़ाते हैं।

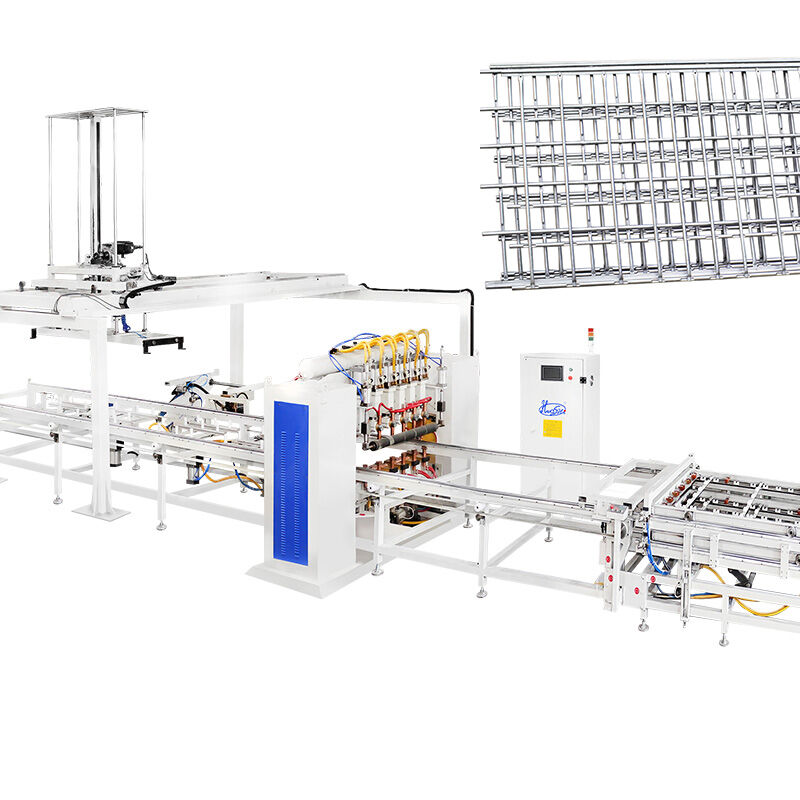

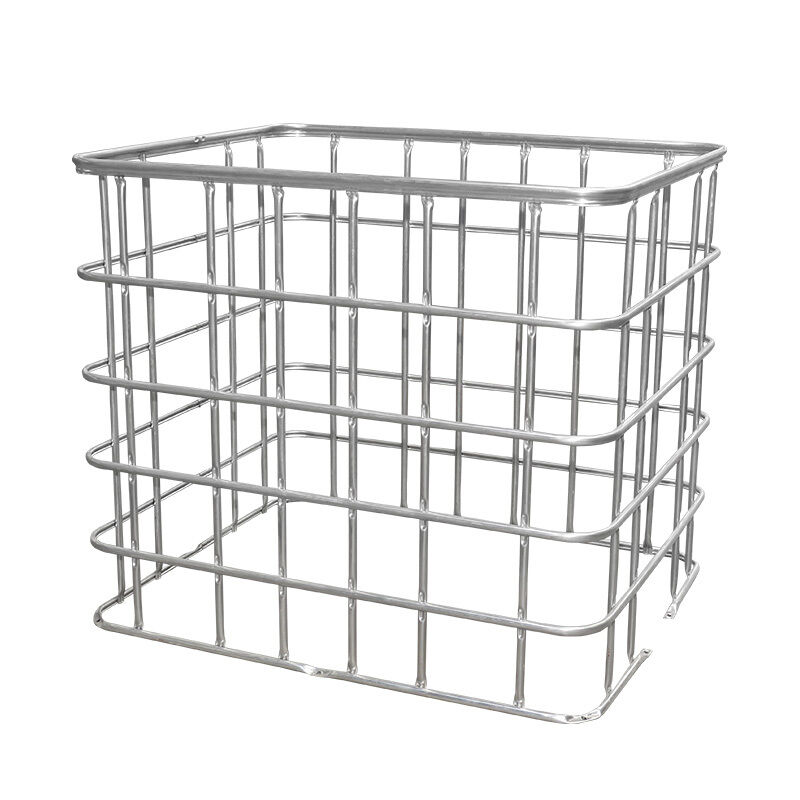

छह-हेड IBC फ्रेम स्वचालित वेल्डिंग मशीन
4 सेट MF DC पावर स्रोतों से लैस, यह मशीन एक साथ 6 स्पॉट वेल्ड करती है। डबल-लेयर फिक्स्चर फीडर सामग्री लोडिंग की अनुमति देता है जबकि एक अन्य फिक्स्चर वेल्डिंग से गुजरता है।
सपाट ट्यूब जाल और फर्म वेल्डिंग गुणवत्ता
मशीन मजबूत, विश्वसनीय वेल्डिंग गुणवत्ता के साथ सपाट जाल प्रकार में ट्यूबों को वेल्ड करती है। संपूर्ण वेल्डिंग प्रक्रिया में लगभग 60 सेकंड लगते हैं।
वर्टिकल डबल स्टेशन IBC फ्रेम बेंडिंग मशीन
यह बेंडिंग मशीन एकीकृत प्रसंस्करण के माध्यम से उच्च परिशुद्धता, स्थिर संचालन और दक्षता सुनिश्चित करती है।
बेंडिंग प्रक्रिया
20-25 सेकंड में सपाट जाल को वर्ग फ्रेम आकार में बदल देता है।
बेंडिंग बीम विशेषताएं
- CNC संसाधित बेंडिंग बीम सटीक बेंडिंग कोण सुनिश्चित करता है
- बढ़ी हुई बेंडिंग रेंज के लिए प्रत्येक मोल्ड 3 मिमी ऊपर/नीचे समायोज्य
- 120-डिग्री मोल्ड डिज़ाइन चिकने बेंडिंग कोण बनाता है
बेंडिंग फ्रेम निर्माण
मोटी स्टील कॉलम और डोर-आकार के कवर पैनल के साथ आयत के आकार का मशीन फ्रेम फर्म, स्थिर संचालन प्रदान करता है।
हाइड्रोलिक प्रेशर स्टेशन
(1200±5mm)×(1000±5mm) के आयामों के साथ आयताकार फ्रेम में पैलेट टैंक जालों को मोड़ने के लिए डिज़ाइन किया गया है।
IBC पिंजरा फ्रेम लॉकिंग मशीन
एकीकृत प्रसंस्करण उच्च सम्मिलन परिशुद्धता, मजबूत लॉकिंग दृढ़ता और स्थिर, कुशल संचालन प्रदान करता है।
लॉकिंग दक्षता और गुणवत्ता
ट्यूब फ्रेम सिरों का हाइड्रोलिक लॉकिंग 25-30 सेकंड में पूरा हुआ।
समायोज्य क्लिनचिंग आर्म
- विभिन्न IBC धातु पिंजरा डिज़ाइनों के लिए व्यापक कार्य सीमा
- हाइड्रोलिक और वायवीय डिज़ाइन दक्षता बढ़ाता है
- पाइप किनारों का स्वचालित जोड़
हाइड्रोलिक क्लिनचिंग सिस्टम
हाइड्रोलिक क्लिनचिंग मोल्ड धातु पिंजरे के टूटने से रोकने के लिए तंग क्लिनचिंग स्पॉट बनाता है।
ऑटो-सेंडिंग डिवाइस
स्वचालित धातु पिंजरा भेजने वाला उपकरण सुचारू और कुशल स्वचालित पिंजरा उत्पादन सुनिश्चित करता है।
IBC पिंजरा फ्रेम होल मेकिंग और पंचिंग मशीन
बेस फ्रेम से सुरक्षित लगाव के लिए फ्रेम पर छेद बनाता है।
होल मेकिंग दक्षता और गुणवत्ता
हाइड्रोलिक पंचिंग प्रक्रिया 25-30 सेकंड में पूरी हुई।
मशीन घटक
- प्रेसिंग मोल्ड के साथ प्रेसिंग हेड
- हाइड्रोलिक स्टेशन
- पंचिंग हेड लोकेटिंग पैनल
बाएं-दाएं, आगे-पीछे समायोज्य लोकेटिंग पैनल व्यापक पंचिंग स्थिति रेंज प्रदान करता है।
IBC पिंजरा बेस फ्रेम वेल्डिंग मशीन
पूर्ण बेस फ्रेम वेल्डिंग के लिए 7 वेल्डिंग हेड के साथ क्षैतिज संरचना। ऑपरेटर केवल लोडिंग/अनलोडिंग को संभालता है जबकि मशीन स्वचालित वेल्डिंग करती है।
उत्पाद की विशेषताएं
- बेस फ्रेम पूरा होने के लिए 7 वेल्डिंग हेड के साथ क्षैतिज संरचना
- स्वचालित वेल्डेड पैलेट अनलोडिंग
- 3 सेट MF DC 250KVA बिजली आपूर्ति
- घटते खर्च के साथ बेहतर उत्पाद गुणवत्ता और उत्पादन दर
- मैनुअल कार्य से अस्थिर वेल्डिंग गुणवत्ता को समाप्त करता है
| उत्पाद का नाम |
IBC फ्रेम उत्पादन लाइन |
शैली |
एकल पंक्ति / डबल पंक्ति |
| अधिकतम वेल्डिंग चौड़ाई |
1200mm |
अधिकतम वेल्डिंग लंबाई |
4250mm
|
| ब्रांड |
Hwashi |
रंग |
नीला/पीला/कस्टम |
| सुसज्जित शक्ति |
350kVA/400kVA |
उत्पाद का स्थान |
झेजियांग प्रांत, चीन |
| वोल्टेज |
3p 380V |
सामग्री |
जस्ती पाइप |
| पाइप की मोटाई |
1-2mm |
ड्यूटी चक्र |
20% |
| पाइप का व्यास |
14-20mm |
आवृत्ति |
50HZ/60HZ |
| पाइप लोडिंग विधि |
मैनुअल/2 मजदूर |
केबल का आकार |
≥70mm3 |
| कार्य क्षमता |
350-450(480-550) पीसी/8 घंटे |
एयर पाइप का आकार |
G1 |
| श्रम की मांग |
2-3 मजदूर |
पानी के पाइप का आकार |
G1 1/4 |
टैंक भेजने वाले सिस्टम की विशेषताएं
- अलग ब्लोइंग मशीन और पिंजरा वर्कशॉप वाले कारखानों के लिए उपयुक्त
- मानवीय हस्तक्षेप के बिना पिंजरा वर्कशॉप में परीक्षण टैंकों का कन्वेयर परिवहन
- टैंक भेजने वाला सिस्टम
- IBC मुड़ा हुआ, क्लिनचिंग और पंच किया गया पिंजरा प्लेसमेंट क्षेत्र
- वेल्डेड पैलेट स्टॉकिंग क्षेत्र
- ऑटो पैलेट असेंबल पथ
- पैलेट वेल्डिंग
- घूमता हुआ पिंजरा और पैलेट असेंबल क्षेत्र
- सुरक्षित मार्ग
- पैलेट प्लेट स्टॉकिंग क्षेत्र / ऑटो फीडिंग
