ह्वाशी आईबीसी पिंजरे स्वचालित उत्पादन मशीन
Hwashi IBC Cage Automatic Production Machine मध्यवर्ती बल्क कंटेनर (IBC) पिंजरे उत्पादन के लिए एक पूर्ण समाधान प्रदान करने के लिए परिशुद्धता इंजीनियरिंग के साथ उन्नत स्वचालन प्रौद्योगिकी को जोड़ती हैयह आईएसओ9001 प्रमाणित प्रणाली 60 सेकंड के चक्र समय और 2000 किलोग्राम क्षमता के साथ पूरी तरह से एकीकृत प्रक्रिया के माध्यम से कच्चे माल को उच्च गुणवत्ता वाले आईबीसी पिंजरे में बदल देती है।
उन्नत विशेषताएं और प्रौद्योगिकी

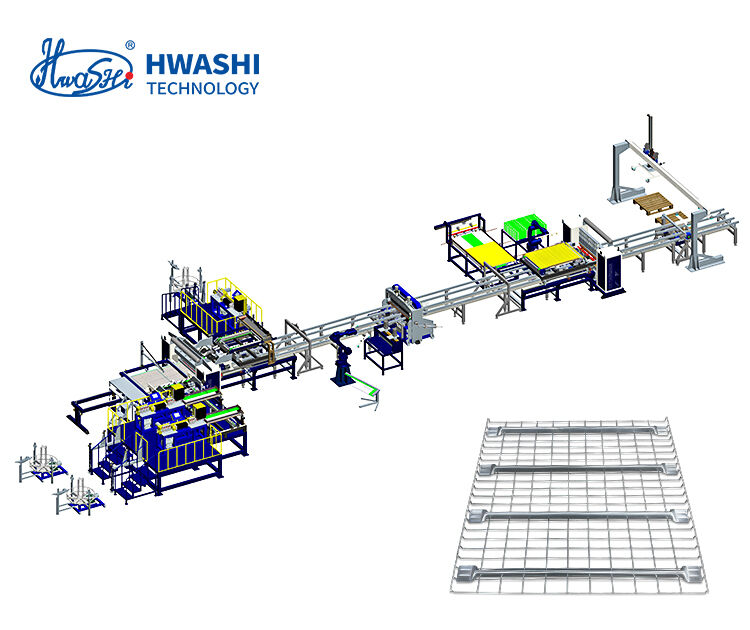

पूरी तरह से स्वचालित उत्पादन लाइन
- स्वचालित वेल्डिंग, जाल अनलोडिंग, झुकने, लॉक, छेद बनाने और छिद्रण को जोड़ने वाली एकीकृत प्रणाली
- केवल 3-4 कर्मियों के साथ कार्य करता है
- 24/7 निरंतर संचालन की क्षमता
- प्रति घंटे 80 पिंजरे उत्पादन दर
सटीक इंजीनियरिंग
- ±0.1 मिमी सटीकता के लिए सीएनसी प्रौद्योगिकी के साथ कई वेल्डिंग सिर
- एक समान परिणाम के लिए 6-7 वेल्डिंग हेड
- 60 सेकंड प्रति पिंजरे चक्र समय
एआई-संचालित गुणवत्ता आश्वासन
- वास्तविक समय में सुधार के साथ बुद्धिमान दोष का पता लगाना
- स्वचालित पैरामीटर समायोजन
- निरंतर निगरानी और विश्लेषण
मुख्य वेल्ड फ्रेम
एमएफ ट्रांसफार्मर के चार सेट इष्टतम गुणवत्ता के लिए वेल्डिंग इलेक्ट्रोड के छह सेट को नियंत्रित करते हैं। द्विपक्षीय पियानो शैली वेल्डिंग तकनीक प्रक्रिया को तेज करती है,एक मिनट के भीतर प्रत्येक धातु ग्रिड जाल को पूरा करनाऊपरी और निचले वायु सिलेंडर समतल वेल्डिंग स्थिति सुनिश्चित करते हैं, जबकि पेंच-डिज़ाइन किए गए इलेक्ट्रोड स्थायित्व को बढ़ाते हैं।

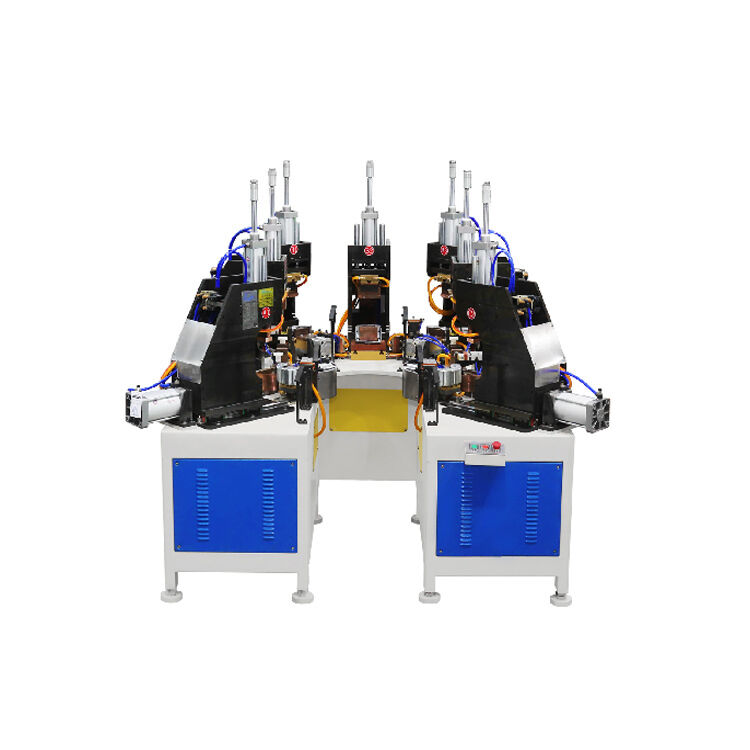

छह सिर IBC फ्रेम स्वचालित वेल्डिंग मशीन
वेल्डिंग पावर सिस्टम में उन्नत एमएफ डीसी बिजली स्रोतों के चार सेट हैं जो एक साथ छह-स्पॉट वेल्डिंग को सक्षम करते हैं।एक दो-परत फिक्स्चर फीडर सक्रिय वेल्डिंग के दौरान सामग्री लोड करने की अनुमति देकर दक्षता में सुधार करता है.
फ्लैट ट्यूब मेष और फर्म वेल्डिंग गुणवत्ता
यह उपकरण ट्यूबों को सपाट जाल संरचनाओं में बदल देता है, जिसमें लगभग 60 सेकंड में मजबूत, मजबूत वेल्ड्स पूरे होते हैं।

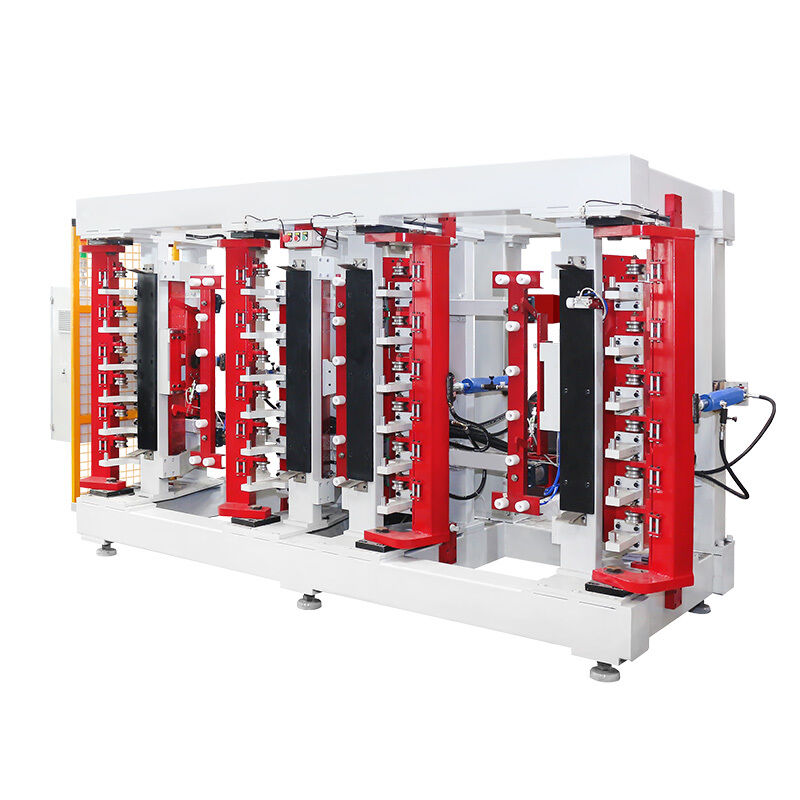

ऊर्ध्वाधर डबल स्टेशन आईबीसी फ्रेम झुकने मशीन
आईबीसी पिंजरे फ्रेम दो-स्टेशन झुकने वाली मशीन स्थिर संचालन के साथ उच्च परिशुद्धता झुकने प्रदान करती है, 20-25 सेकंड में फ्लैट मेष को सटीक वर्ग फ्रेम में बदल देती है।
झुकने वाली बीम की विशेषताएं
- सीएनसी प्रसंस्कृत बीम सटीक कोण सुनिश्चित करता है
- बढ़ी हुई झुकने की लचीलापन के लिए समायोज्य मोल्ड (3 मिमी रेंज)
- चिकनी झुकने के लिए 120 डिग्री मोल्ड डिजाइन
आईबीसी पिंजरे फ्रेम लॉक मशीन
तालाबंदी की दक्षता और गुणवत्ता
- विभिन्न पिंजरे डिजाइनों के लिए समायोज्य क्लैंचिंग हाथ
- हाइड्रोलिक/न्यूमेटिक डिजाइन दक्षता में वृद्धि करता है
- तंग क्लैंचिंग स्पॉट के साथ स्वचालित पाइप मिलान
आईबीसी पिंजरे फ्रेम छेद बनाने और छिद्रण मशीन
यह हाइड्रोलिक-संचालित मशीन 25-30 सेकंड में बेस फ्रेम के लिए फ्रेम छेद बनाती है, जिसमें व्यापक पोजिशनिंग रेंज के लिए समायोज्य पैनल हैं।
आईबीसी पिंजरे बेस फ्रेम वेल्डिंग मशीन
उत्पाद की विशेषताएं
- 7 वेल्डिंग सिरों के साथ क्षैतिज संरचना
- स्वचालित पैलेट अनलोडिंग
- गुणवत्ता बढ़ाने के लिए एमएफ डीसी 250KVA बिजली के 3 सेट
- मैन्युअल वेल्डिंग असंगति को समाप्त करता है
तकनीकी विनिर्देश
| उत्पाद का नाम |
आईबीसी फ्रेम उत्पादन लाइन |
शैली |
एकल पंक्ति/डबल पंक्ति |
| अधिकतम वेल्डिंग चौड़ाई |
1200 मिमी |
अधिकतम वेल्डिंग लंबाई |
4250 मिमी |
| ब्रांड |
ह्वाशी |
रंग |
नीला/पीला/अनुकूलित |
| सुसज्जित शक्ति |
350kVA/400kVA |
उत्पाद का स्थान |
झेजियांग प्रांत,चीन |
| वोल्टेज |
3p 380V |
सामग्री |
जस्ती पाइप |
| पाइप की तन्यता |
1-2 मिमी |
कार्यक्षेत्र |
२०% |
| पाइप का व्यास |
14-20 मिमी |
आवृत्ति |
50HZ/60HZ |
टैंक भेजने की प्रणाली की विशेषताएं
- ब्लोइंग मशीन और पिंजरे कार्यशालाओं के बीच कन्वेयर परिवहन
- स्वचालित झुकने, क्लैंचिंग और छिद्रित पिंजरे प्लेसमेंट
- वेल्डेड पैलेट स्टॉकिंग क्षेत्र
- ऑटो पैलेट असेंबली पथ
ह्वाशी क्यों चुनें?
वेल्डिंग और स्वचालन में 20+ वर्षों का अनुभव
आईएसओ 9001 प्रमाणित और सीई अनुमोदित
24/7 तकनीकी सहायता और व्यापक सेवा
अनुकूलन योग्य उद्योग 4.0 तैयार समाधान
