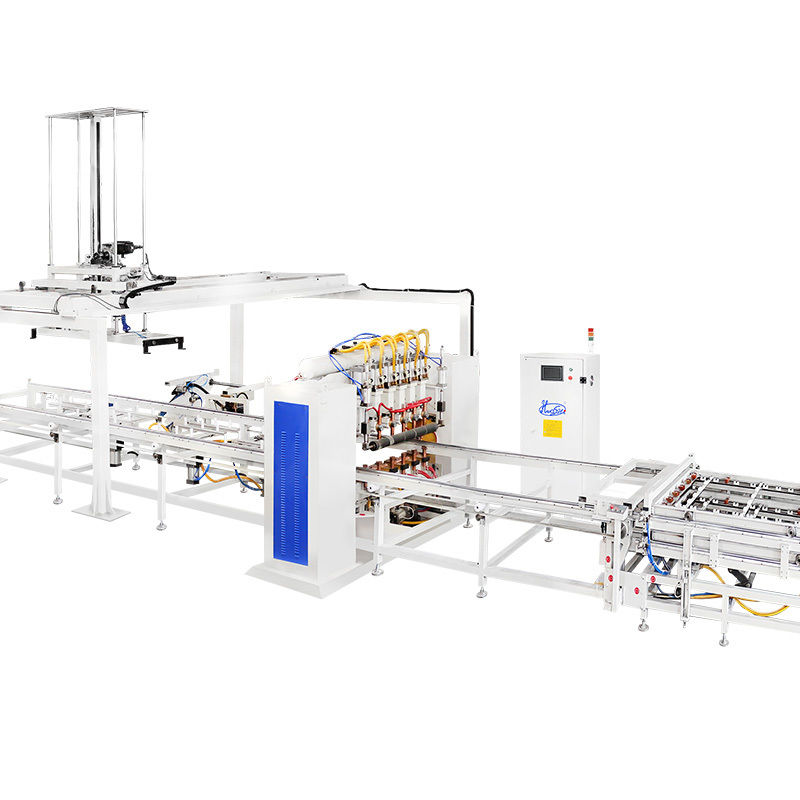

Hwashi IBC ग्रिड वेल्डिंग मशीन IBC वायर मेष IBC टॉट्स IBC फ्रेम झुकने की मशीन

इंटेलिजेंट कंट्रोल सिस्टम: एक इंटेलिजेंट कंट्रोल सिस्टम से लैस, यह स्वचालित रूप से वेल्डिंग पैरामीटर को समायोजित करता है, जो हर वेल्डिंग पॉइंट में स्थिरता और विश्वसनीयता सुनिश्चित करता है।

मॉड्यूलर डिज़ाइन: मशीन आसान रखरखाव, उन्नयन और बेहतर उत्पादन लाइन लचीलेपन के लिए एक मॉड्यूलर डिज़ाइन अपनाती है।

अनुकूली वेल्डिंग: विभिन्न आकारों और लोहे के ट्यूब पिंजरों के आकार के लिए अनुकूलन क्षमता प्रदर्शित करते हुए, मशीन अपनी प्रयोज्यता को व्यापक रेंज में विस्तारित करती है।

कुशल ऊर्जा खपत: उन्नत वेल्डिंग तकनीक और सामग्रियों का उपयोग करते हुए, यह एक उच्च-दक्षता ऊर्जा-से-खपत अनुपात सुनिश्चित करता है, जो पर्यावरणीय चेतना का प्रदर्शन करता है और सतत विकास प्रवृत्तियों के साथ संरेखित होता है।

उपयोगकर्ता के अनुकूल इंटरफेस: एक सहज उपयोगकर्ता इंटरफेस की विशेषता, मशीन संचालन को सरल बनाती है, प्रशिक्षण लागत को कम करती है, और परिचालन दक्षता को बढ़ाती है।

विशेषताएँ:

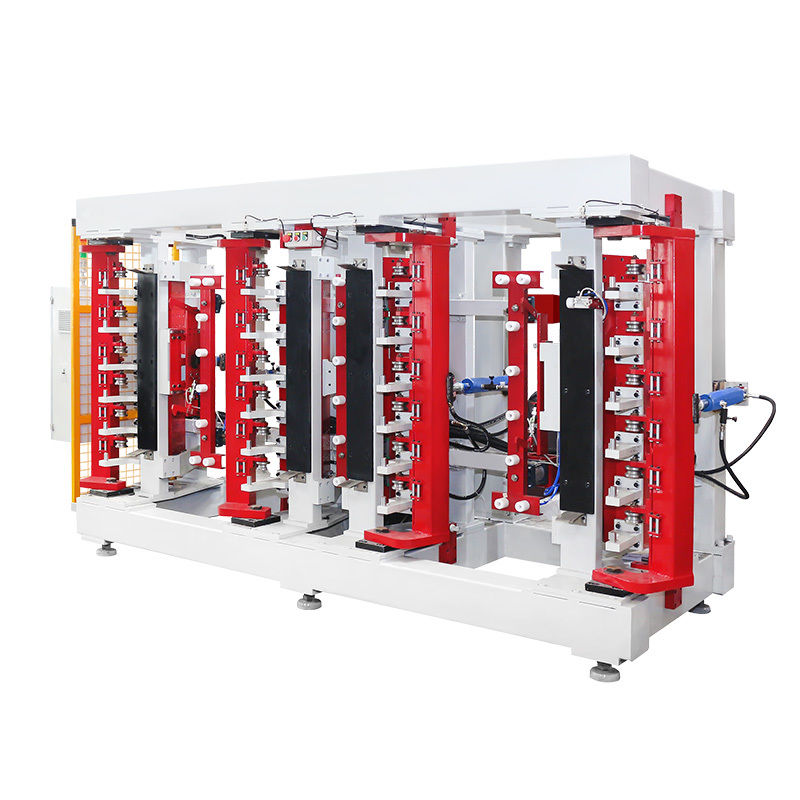

वर्टिकल डबल स्टेशन IBC फ्रेम बेंडिंग मशीन

IBC पिंजरे के फ्रेम की दोहरी-स्टेशन बेंडिंग मशीन न केवल बेंडिंग में उच्च सटीकता की गारंटी देने के लिए व्यापक प्रसंस्करण से गुजरती है, बल्कि स्थिर संचालन और उल्लेखनीय दक्षता भी सुनिश्चित करती है।

सपाट मेश को स्क्वायर शेप में मोड़ें

बेंडिंग मशीन विशेषज्ञता से सपाट मेश को एक सटीक वर्गाकार फ्रेम में बदल देती है। लगभग 20-25 सेकंड में बेंडिंग प्रक्रिया को प्राप्त करना मशीन की दक्षता और त्वरित उत्पादन क्षमता को उजागर करता है।

बेंडिंग बीम

1. CNC संसाधित बेंडिंग बीम का उपयोग बेंडिंग कोण सुनिश्चित करने के लिए किया जाता है।

2. बेंडिंग बीम पर प्रत्येक मोल्ड को बेंडिंग रेंज को बढ़ाने के लिए लगभग 3 मिमी तक ऊपर और नीचे समायोजित किया जा सकता है।

3. 120 डिग्री मोल्ड डिज़ाइन ने प्रत्येक बेंडिंग कोण को अधिक चिकना बना दिया।

बेंडिंग फ्रेम

मशीन फ्रेम एक मजबूत आयत डिज़ाइन का दावा करता है, जिसमें मोटे स्टील कॉलम और एक दरवाज़े के आकार का कवर पैनल है, जो असाधारण दृढ़ता और स्थिरता सुनिश्चित करता है।

हाइड्रोलिक प्रेशर स्टेशन

विशेष रूप से बेंडिंग पैलेट टैंक मेश के लिए डिज़ाइन किया गया, IBC बेंडिंग मशीन विशेषज्ञता से उन्हें (1200±5mm)×(1000±5mm) के सटीक आयामों के साथ आयताकार फ्रेम में आकार देती है। यह हाइड्रोलिक-संचालित स्टेशन इष्टतम बेंडिंग प्रदर्शन की गारंटी देता है।

IBC पिंजरे का फ्रेम लॉकिंग मशीन
IBC पिंजरे का फ्रेम लॉकिंग मशीन सावधानीपूर्वक एक सुसंगत इकाई के रूप में तैयार की गई है, जो सम्मिलन में असाधारण सटीकता, मजबूत लॉकिंग ताकत और संचालन के दौरान स्थिरता और दक्षता का एक सहज मिश्रण का दावा करती है।

लॉकिंग दक्षता और गुणवत्ता

एडजस्टेबल क्लिनचिंग आर्म:

विभिन्न IBC धातु पिंजरे डिज़ाइनों के लिए तैयार, एडजस्टेबल क्लिनचिंग आर्म मशीन की कार्य सीमा को चौड़ा करता है।
क्लिनचिंग आर्म का हाइड्रोलिक और न्यूमेटिक डिज़ाइन मशीन की दक्षता को बढ़ाता है।
क्लिनचिंग आर्म को पाइप के दो किनारों के स्वचालित मिलान के लिए भी इंजीनियर किया गया है।
हाइड्रोलिक क्लिनचिंग मोल्ड:
एक हाइड्रोलिक सिस्टम की विशेषता, क्लिनचिंग मोल्ड पाइप के लिए तंग क्लिनचिंग स्पॉट बनाता है, जिससे धातु के पिंजरे में दरार आने से रोका जा सकता है।

हाइड्रोलिक प्रेशर स्टेशन:
एक ऑटो-सेंडिंग डिवाइस से लैस, हाइड्रोलिक प्रेशर स्टेशन धातु के पिंजरों के लिए एक सुचारू और कुशल उत्पादन प्रक्रिया सुनिश्चित करता है।

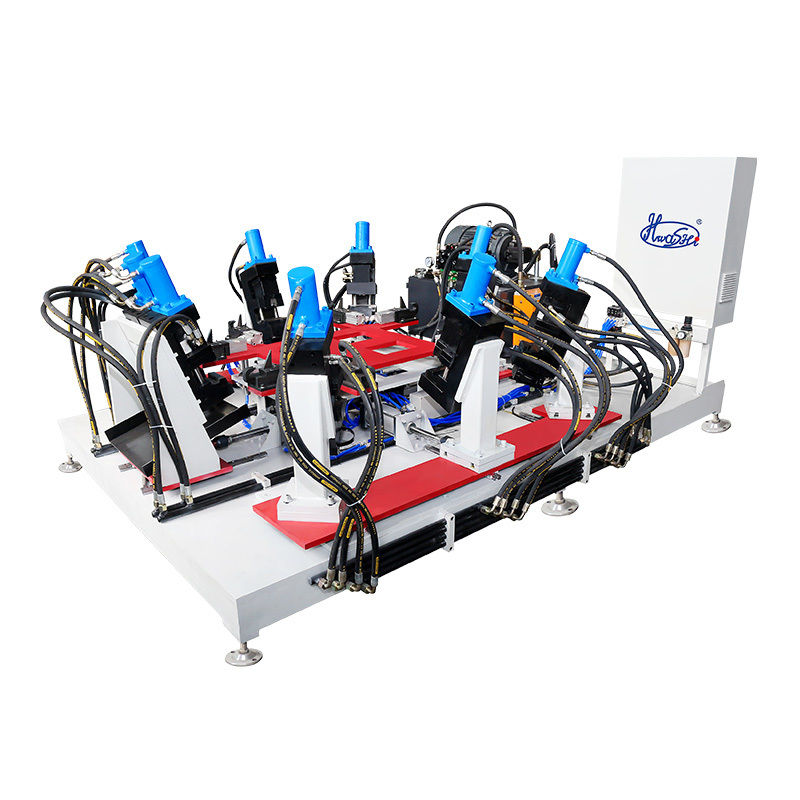

IBC पिंजरे का फ्रेम होल मेकिंग और पंचिंग मशीन
IBC पिंजरे का फ्रेम होल मेकिंग और पंचिंग मशीन का उपयोग फ्रेम पर छेद बनाने के लिए किया जाता है, ताकि पूरा फ्रेम बेस फ्रेम पर तय किया जा सके।
होल मेकिंग दक्षता और गुणवत्ता
होल मेकिंग और पंचिंग मशीन हाइड्रोलिक बल का उपयोग कर रही है। पूरी प्रक्रिया को पूरा करने में लगभग 25-30 सेकंड लगेंगे।
ए. प्रेसिंग मोल्ड के साथ प्रेसिंग हेड
बी. हाइड्रोलिक स्टेशन
सी. पंचिंग हेड लोकेटिंग पैनल
बाएं-दाएं, आगे-पीछे एडजस्टेबल लोकिंग पैनल पंचिंग स्थिति को व्यापक उपयोग सीमा में बना सकता है।

IBC पिंजरे का बेस फ्रेम वेल्डिंग मशीन
बेस फ्रेम वेल्डिंग मशीन डिज़ाइन बेस फ्रेम की वेल्डिंग को पूरा करने के लिए क्षैतिज संरचना और 7 वेल्डिंग हेड को अपनाता है। ऑपरेटर को केवल उत्पाद को लोड और अनलोड करने की आवश्यकता होती है। मशीन स्वचालित रूप से वेल्डिंग करेगी।
उत्पाद की विशेषताएं:
1. डिज़ाइन बेस फ्रेम की वेल्डिंग को पूरा करने के लिए क्षैतिज संरचना और 7 वेल्डिंग हेड को अपनाता है। ऑपरेटर को केवल लोड करने की आवश्यकता है।
2. वेल्डेड पैलेट स्वचालित रूप से अनलोड हो जाएगा। मशीन स्वचालित रूप से वेल्डिंग करेगी।
3. यह 3 सेट MF DC 250KVA पावर अपनाता है। मशीन उत्पाद की गुणवत्ता और उत्पादन दर को बढ़ाने, उत्पादन लागत को कम करने में मदद करती है।
4. मैनुअल कार्य के कारण अस्थिर वेल्डिंग गुणवत्ता की समस्या का समाधान करें। उच्च उत्पादन दर और स्वचालन स्तर।

उत्पाद की विशेषताएं-टैंक भेजने की प्रणाली:
1. यह प्रणाली उन कारखानों के लिए उपयुक्त है जो ब्लोइंग मशीन वर्कशॉप और पिंजरे वर्कशॉप को अलग करते हैं।
2. परीक्षण टैंकों को कन्वेयर द्वारा पिंजरे वर्कशॉप में ले जाया जाता है। कोई मानवीय हस्तक्षेप की आवश्यकता नहीं है।
3. टैंक भेजने की प्रणाली
4. IBC बेंड, क्लिनचिंग और पंच्ड पिंजरे प्लेसमेंट क्षेत्र
5. वेल्डेड पैलेट स्टॉकिंग क्षेत्र
6. ऑटो पैलेट असेंबल पथ
7. पैलेट वेल्डिंग
8. रोटेटिंग पिंजरे और पैलेट असेंबल एरिया सुरक्षित मार्ग
9. पैलेट प्लेट स्टॉकिंग एरिया/ ऑटो फीडिंग
