उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Hwashi
प्रमाणन:
CE/CCC/ISO
मॉडल संख्या:
WL-वर्ग-MF160Kx6
वीडियो
वीडियो
वीडियो

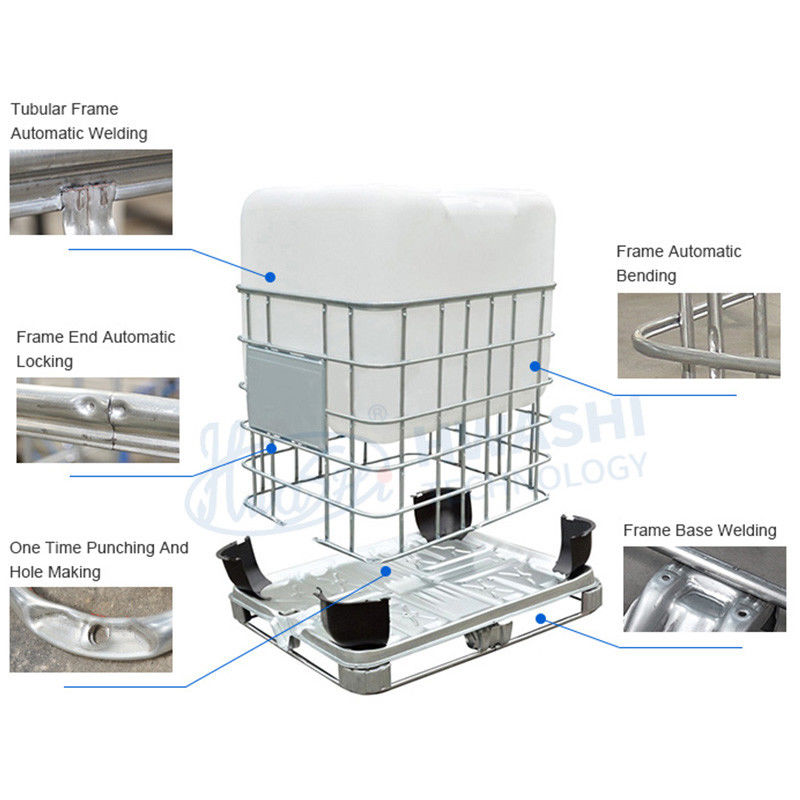

ऑटो इंटरमीडिएट बल्क कंटेनर IBC केज टैंक फ्रेम प्रोडक्शन लाइन वेल्डिंग उपकरण मशीन
Hwashi IBC केज फ्रेम ऑटोमैटिक वेल्डिंग। यह मशीन उच्च कठोरता और स्थिर संचालन के लाभ के साथ प्रबलित गैन्ट्री संरचना के रूप में डिज़ाइन की गई है। वेल्डिंग पावर को बिजली और ऊर्जा बचाने की सुविधाओं के साथ मध्यम आवृत्ति इन्वर्टर पावर सप्लाई सिस्टम के साथ डिज़ाइन किया गया है।
मशीन 6 सेट वेल्डिंग हेड और 4 सेट पावर सप्लाई सिस्टम से लैस है। प्रत्येक एकल बिंदु की वेल्डिंग करंट को वेल्डिंग स्पॉट की विश्वसनीयता सुनिश्चित करने के लिए स्वतंत्र रूप से समायोजित किया जा सकता है।
विशेषताएँ:
1) वेल्डिंग दक्षता: 50 सेकंड/पीसी
2) वेल्डिंग स्रोत: 4 सेट MF DC पावर स्रोत
3) फीडर प्लेटफ़ॉर्म विकल्प: सिंगल लेयर या डबल लेयर
4) अनलोडिंग सिस्टम विकल्प: मैनुअल अनलोडिंग या ऑटोमैटिक मैकेनिकल आर्म अनलोडिंग
उत्पादन क्षमता: 50 सेकंड/पीसी
मुख्य वेल्ड फ्रेम
प्रत्येक वेल्डिंग स्पॉट के लिए अच्छी वेल्डिंग गुणवत्ता सुनिश्चित करने के लिए 6 सेट वेल्डिंग इलेक्ट्रोड को नियंत्रित करने के लिए चार सेट MF ट्रांसफॉर्मर का उपयोग किया जाता है। दो-तरफा पियानो प्रकार की वेल्डिंग शैली वेल्डिंग प्रक्रिया को गति दे सकती है। प्रत्येक धातु ग्रिड मेश को एक मिनट में पूरा किया जा सकता है।
ऊपरी और निचले एयर सिलेंडर डिज़ाइन वेल्डिंग की सपाट स्थिति सुनिश्चित कर सकते हैं।
स्क्रू डिज़ाइन के साथ वेल्डिंग इलेक्ट्रोड प्रत्येक इलेक्ट्रोड को अधिक टिकाऊ बना सकता है।

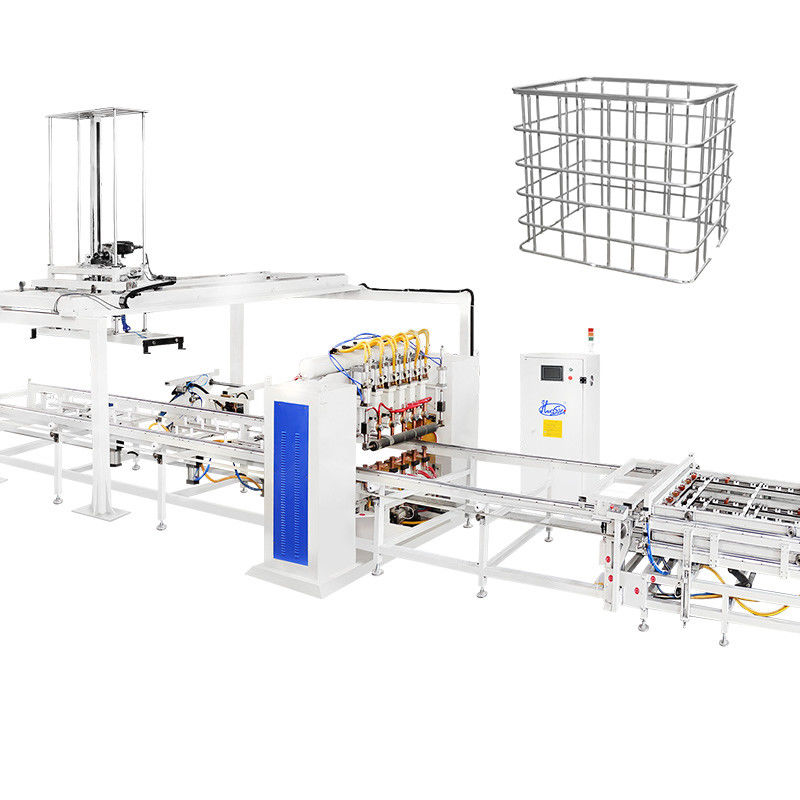

सिक्स-हेड IBC फ्रेम ऑटोमैटिक वेल्डिंग मशीन
वेल्डिंग पावर को 4 सेट MF DC पावर स्रोत के साथ डिज़ाइन किया गया है। यह एक बार में 6 स्पॉट वेल्डिंग कर सकता है। डबल लेयर फिक्स्चर फीडर। जब एक फिक्स्चर वेल्डिंग के अधीन होता है, तो दूसरे फिक्स्चर को सामग्री के साथ लोड किया जा सकता है।
सपाट ट्यूब मेश और फर्म वेल्डिंग क्वालिटी
वेल्डिंग मशीन ट्यूब को सपाट मेश प्रकार में वेल्ड करेगी। फर्म और मजबूत वेल्डिंग गुणवत्ता। वेल्डिंग प्रक्रिया को पूरा करने में लगभग 60 सेकंड लगेंगे।
वर्टिकल डबल स्टेशन IBC फ्रेम बेंडिंग मशीन
IBC केज फ्रेम डबल स्टेशन बेंडिंग मशीन को उच्च बेंडिंग परिशुद्धता, स्थिर संचालन और उच्च दक्षता सुनिश्चित करने के लिए एक पूरे के रूप में संसाधित किया जाता है।
सपाट मेश को स्क्वायर शेप में मोड़ें
बेंडिंग मशीन सपाट मेश को स्क्वायर फ्रेम में मोड़ेगी। बेंडिंग प्रक्रिया को पूरा करने में लगभग 20-25 सेकंड लगेंगे।
बेंडिंग बीम
CNC संसाधित बेंडिंग बीम का उपयोग बेंडिंग कोण सुनिश्चित करने के लिए किया जाता है।
बेंडिंग रेंज बढ़ाने के लिए बेंडिंग बीम पर प्रत्येक मोल्ड को लगभग 3 मिमी तक ऊपर और नीचे समायोजित किया जा सकता है।
120 डिग्री मोल्ड डिज़ाइन प्रत्येक बेंडिंग कोण को अधिक चिकना बनाता है।
बेंडिंग फ्रेम
मशीन को मजबूत और स्थिर बनाने वाले मोटे स्टील कॉलम और डोर शेप कवर पैनल के साथ आयत आकार का मशीन फ्रेम।
हाइड्रोलिक प्रेशर स्टेशन
IBC बेंडिंग मशीन का उपयोग पैलेट टैंक मेश के बेंडिंग के लिए किया जाता है, और उन्हें (1200±5mm)×(1000±5mm) के आउटलाइन आयाम के साथ आयताकार फ्रेम में मोड़ा जाएगा।
IBC केज फ्रेम लॉकिंग मशीन
IBC केज फ्रेम लॉकिंग मशीन को एक पूरे के रूप में संसाधित किया जाता है, जिसमें उच्च इंसर्शन परिशुद्धता, लॉकिंग के लिए बड़ी दृढ़ता, स्थिर और कुशल संचालन होता है।
लॉकिंग दक्षता और गुणवत्ता
लॉकिंग मशीन हाइड्रोलिक बल का उपयोग करके ट्यूब फ्रेम के सिरों को लॉक कर देगी। लॉकिंग प्रक्रिया को पूरा करने में लगभग 25-30 सेकंड लगेंगे।
एडजस्टेबल क्लिनचिंग आर्म
1. विभिन्न IBC धातु केज डिज़ाइन के अनुसार, एडजस्टेबल क्लिनचिंग आर्म मशीन के लिए व्यापक कार्य सीमा बना सकता है।
2. क्लिनचिंग आर्म के लिए हाइड्रोलिक और न्यूमेटिक डिज़ाइन मशीन को अधिक कुशल बना सकता है।
3. क्लिनचिंग आर्म को पाइप के दोनों किनारों को एक साथ जोड़ने के लिए भी डिज़ाइन किया गया है
हाइड्रोलिक क्लिनचिंग मोल्ड
हाइड्रोलिक सिस्टम के साथ क्लिनचिंग मोल्ड पाइप के लिए तंग क्लिनचिंग स्पॉट बना सकता है ताकि धातु केज को क्रैक होने से रोका जा सके।
हाइड्रोलिक प्रेशर स्टेशन
ऑटो-सेंडिंग डिवाइस उपलब्ध
धातु केज के लिए ऑटो-सेंडिंग डिवाइस ऑटो केज उत्पादन को अधिक सुचारू और कुशल बना सकता है।
IBC केज फ्रेम होल मेकिंग और पंचिंग मशीन
IBC केज फ्रेम होल मेकिंग और पंचिंग मशीन का उपयोग फ्रेम पर छेद बनाने के लिए किया जाता है, ताकि संपूर्ण फ्रेम को बेस फ्रेम पर फिक्स किया जा सके।
होल मेकिंग दक्षता और गुणवत्ता
होल मेकिंग और पंचिंग मशीन हाइड्रोलिक बल का उपयोग कर रही है। संपूर्ण प्रक्रिया को पूरा करने में लगभग 25-30 सेकंड लगेंगे।
ए। प्रेसिंग मोल्ड के साथ प्रेसिंग हेड
बी। हाइड्रोलिक स्टेशन
सी। पंचिंग हेड लोकेटिंग पैनल
बाएं-दाएं, आगे-पीछे एडजस्टेबल लोकेटिंग पैनल पंचिंग स्थिति को व्यापक उपयोग सीमा में बना सकता है।
IBC केज बेस फ्रेम वेल्डिंग मशीन
बेस फ्रेम वेल्डिंग मशीन डिज़ाइन बेस फ्रेम की वेल्डिंग को पूरा करने के लिए क्षैतिज संरचना और 7 वेल्डिंग हेड को अपनाता है। ऑपरेटर को केवल उत्पाद को लोड और अनलोड करने की आवश्यकता होती है। मशीन स्वचालित रूप से वेल्डिंग करेगी।
उत्पाद की विशेषताएं:
1. डिज़ाइन बेस फ्रेम की वेल्डिंग को पूरा करने के लिए क्षैतिज संरचना और 7 वेल्डिंग हेड को अपनाता है। ऑपरेटर को केवल लोड करने की आवश्यकता है।
2. वेल्डेड पैलेट स्वचालित रूप से अनलोड हो जाएगा। मशीन स्वचालित रूप से वेल्डिंग करेगी।
3. यह 3 सेट MF DC 250KVA पावर अपनाता है। मशीन उत्पाद की गुणवत्ता और उत्पादन दर को बढ़ाने, उत्पादन लागत को कम करने में मदद करती है।
4. मैनुअल कार्य के कारण अस्थिर वेल्डिंग गुणवत्ता की समस्या का समाधान करें। उच्च उत्पादन दर और स्वचालन स्तर।
|
उत्पाद का नाम
|
IBC फ्रेम उत्पादन लाइन
|
शैली
|
सिंगल रो / डबल रो
|
|
अधिकतम वेल्डिंग चौड़ाई
|
1200 मिमी
|
अधिकतम वेल्डिंग लंबाई
|
4250 मिमी
|
|
ब्रांड
|
Hwashi
|
रंग
|
नीला/पीला/कस्टम
|
|
सुसज्जित पावर
|
350kVA/400kVA
|
उत्पाद का स्थान
|
झेजियांग प्रांत, चीन
|
|
वोल्टेज
|
3p 380V
|
सामग्री
|
जस्ती पाइप
|
|
पाइप की मोटाई
|
1-2 मिमी
|
ड्यूटी चक्र
|
20%
|
|
पाइप का व्यास
|
14-20 मिमी
|
आवृत्ति
|
50HZ/60HZ
|
|
पाइप लोडिंग विधि
|
मैनुअल/2 मजदूर
|
केबल का आकार
|
≥70mm3
|
|
कार्य क्षमता
|
350-450(480-550) पीसी/8 घंटे
|
एयर पाइप का आकार
|
G1
|
|
श्रम की मांग
|
2-3 मजदूर
|
पानी के पाइप का आकार
|
G1 1/4
|
उत्पाद की विशेषताएं-टैंक भेजने की प्रणाली:
1. यह प्रणाली उन कारखानों के लिए उपयुक्त है जो ब्लोइंग मशीन वर्कशॉप और केज वर्कशॉप को अलग करते हैं।
2. परीक्षण टैंकों को कन्वेयर द्वारा केज वर्कशॉप में ले जाया जाता है। किसी मानवीय हस्तक्षेप की आवश्यकता नहीं है।
3. टैंक भेजने की प्रणाली
4. IBC बेंड, क्लिनचिंग और पंच्ड केज प्लेसमेंट एरिया
5. वेल्डेड पैलेट स्टॉकिंग एरिया
6. ऑटो पैलेट असेंबल पाथ
7. पैलेट वेल्डिंग
8. रोटेटिंग केज और पैलेट असेंबल एरियासुरक्षित मार्ग
9. पैलेट प्लेट स्टॉकिंग एरिया/ ऑटो फीडिंग
