मध्यवर्ती थोक कंटेनर आईबीसी ग्रिड पिंजरे फ्रेम स्वचालित उत्पादन लाइन,आईबीसी टैंकों के लिए आईबीसी स्टील फ्रेम

मध्यवर्ती थोक कंटेनर आईबीसी ग्रिड पिंजरे फ्रेम स्वचालित उत्पादन लाइन,आईबीसी टैंकों के लिए आईबीसी स्टील फ्रेम

ibc स्टील फ्रेम उत्पादन लाइन

आईबीसी ग्रिड केज फ्रेम उत्पादन लाइन

थोक कंटेनर स्वचालित उत्पादन लाइन

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

HWASHI

प्रमाणन:

CE/CCC/ISO

मॉडल संख्या:

WL-वर्ग-MF160Kx6

हमसे संपर्क करें
बोली मांगें
उत्पाद का विवरण
सतह उपचार:
जस्ती
आकार:
आपके उत्पादों के अनुसार
कंपन परीक्षण का समय:
0 से 1 घंटा
बिजली स्रोत:
विद्युत
पानी के पाइप का आकार:
जी 1 1/4
वारंटी:
12 महीने
सेवा जीवन:
8-10 साल
वेल्डिंग विधि:
प्रतिरोध वेल्डिंग
सामग्री:
इस्पात
छिद्रण दक्षता:
15-25 सेकंड
वेल्डिंग शक्ति:
225KVA x 4
प्रकार:
टैंक कंटेनर
वजन:
3000 किलो
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा
1 सेट
मूल्य
विनिमय योग्य
पैकेजिंग विवरण
समुद्र योग्य लकड़ी का पैकेज
प्रसव के समय
आपका भुगतान प्राप्त करने के 60 कार्य दिवस बाद
भुगतान शर्तें
एल/सी, टी/टी
आपूर्ति की क्षमता
प्रति माह 50 सेट
उत्पाद का वर्णन
मध्यवर्ती थोक कंटेनर IBC ग्रिड IBC पिंजरे फ्रेम स्वचालित उत्पादन लाइन,ibc टैंकों के लिए ibc स्टील फ्रेम
मध्यवर्ती थोक कंटेनर आईबीसी ग्रिड पिंजरे फ्रेम स्वचालित उत्पादन लाइन,आईबीसी टैंकों के लिए आईबीसी स्टील फ्रेम 0
आईबीसी टैंक वेल्डिंग मशीन

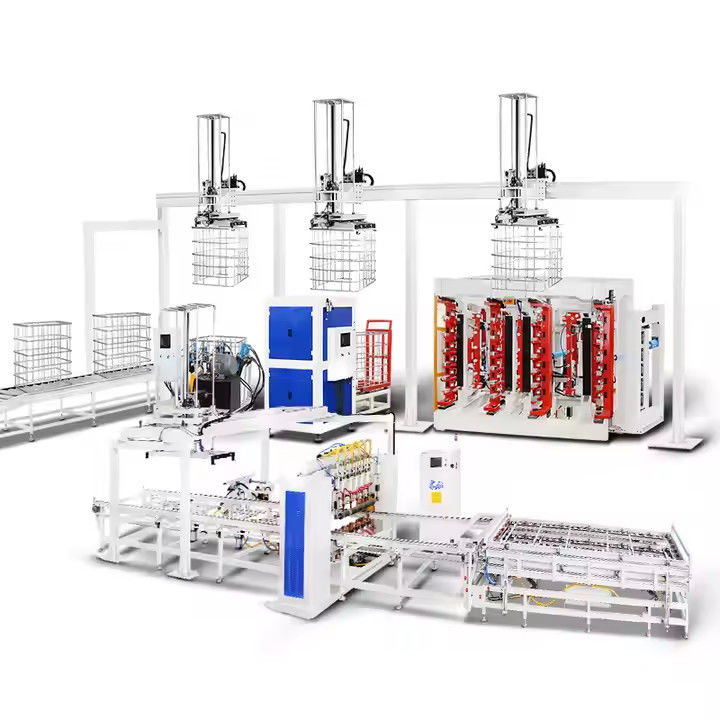

Hwashi IBC Cage Frame Automatic Welding Machine Automatic Production Line IBC पिंजरे के फ्रेम के लिए एक विशेष रूप से डिज़ाइन की गई उत्पादन लाइन है। पूरी लाइन मशीन में पिंजरे के फ्रेम की स्वचालित वेल्डिंग शामिल है,जाल उतारने वाली यांत्रिक बांह, जाल टर्नओवर संरचना, स्वचालित फ्रेम झुकने की मशीन, ताला लगाने की मशीन, छेद बनाने और पंचिंग मशीन, स्वचालित उत्पादन लाइन चलती यांत्रिक हाथ।पूरी लाइन के लिए केवल 2-3 लोगों की आवश्यकता होती हैऑपरेटर को केवल फ्रेम वेल्डिंग मशीन पर सामग्री लोड करने और लाइन के अंत में अनलोडिंग करने की आवश्यकता होती है।इसके अलावा हम स्वचालित आधार फ्रेम वेल्डिंग मशीन और आधार फ्रेम के लिए स्वचालित अनलोडिंग यांत्रिक हाथ के साथ लाइन को लैस कर सकते हैं.
मध्यवर्ती थोक कंटेनर आईबीसी ग्रिड पिंजरे फ्रेम स्वचालित उत्पादन लाइन,आईबीसी टैंकों के लिए आईबीसी स्टील फ्रेम 1

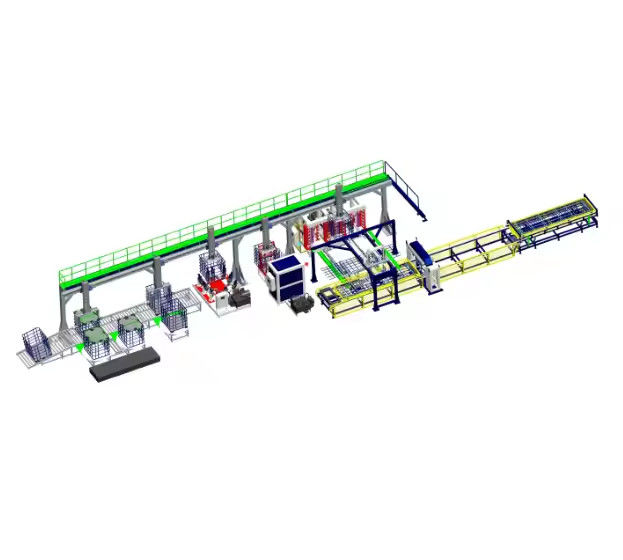

चल रही प्रक्रिया
उत्पादन क्षमताः90 सेक/पीसी
(वेल्डिंग, झुकने, लॉक और छेद छिद्रण प्रक्रिया सहित)
मध्यवर्ती थोक कंटेनर आईबीसी ग्रिड पिंजरे फ्रेम स्वचालित उत्पादन लाइन,आईबीसी टैंकों के लिए आईबीसी स्टील फ्रेम 2

आईबीसी टैंक वेल्डिंग मशीन उत्पादन लाइन उपकरण

आईबीसी टैंक फ्रेम वेल्डिंग मशीन,बेंडिंग मशीन,लॉकिंग मशीन,होल पंचिंग मशीन,बेस फ्रेम वेल्डिंग मशीन उत्पादन उपकरण का पूरा सेट।
मध्यवर्ती थोक कंटेनर आईबीसी ग्रिड पिंजरे फ्रेम स्वचालित उत्पादन लाइन,आईबीसी टैंकों के लिए आईबीसी स्टील फ्रेम 3

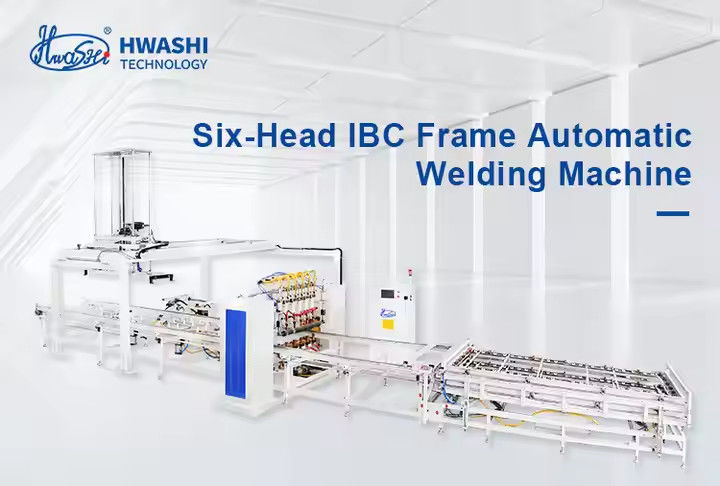

छह सिर IBC फ्रेम स्वचालित वेल्डिंग मशीन

वेल्डिंग शक्ति MF डीसी बिजली स्रोत के 4 सेट के साथ बनाया गया है। यह एक बार में 6 स्पॉट वेल्डिंग कर सकते हैं। डबल परत स्थिरता फीडर। जब एक स्थिरता वेल्डिंग के तहत है, यह एक ही समय में 6 स्पॉट वेल्डिंग कर सकते हैं।एक और उपकरण सामग्री के साथ लोड किया जा सकता है.
मध्यवर्ती थोक कंटेनर आईबीसी ग्रिड पिंजरे फ्रेम स्वचालित उत्पादन लाइन,आईबीसी टैंकों के लिए आईबीसी स्टील फ्रेम 4

फ्लैट ट्यूब मेष और फर्म वेल्डिंग गुणवत्ता

वेल्डिंग मशीन ट्यूब को फ्लैट मेष प्रकार में वेल्ड करेगी। फर्म और मजबूत वेल्डिंग गुणवत्ता। वेल्डिंग प्रक्रिया को पूरा करने में लगभग 60 सेकंड लगेंगे।
मध्यवर्ती थोक कंटेनर आईबीसी ग्रिड पिंजरे फ्रेम स्वचालित उत्पादन लाइन,आईबीसी टैंकों के लिए आईबीसी स्टील फ्रेम 5

ऊर्ध्वाधर डबल स्टेशन आईबीसी फ्रेम झुकने मशीन

उच्च झुकने की सटीकता, स्थिर संचालन और उच्च दक्षता सुनिश्चित करने के लिए आईबीसी पिंजरे फ्रेम डबल स्टेशन झुकने की मशीन को एक पूरे के रूप में संसाधित किया जाता है।
मध्यवर्ती थोक कंटेनर आईबीसी ग्रिड पिंजरे फ्रेम स्वचालित उत्पादन लाइन,आईबीसी टैंकों के लिए आईबीसी स्टील फ्रेम 6

फ्लैट मेष को चौकोर आकार में मोड़ें

झुकने वाली मशीन फ्लैट जाली को चौकोर फ्रेम में झुकाती है। झुकने की प्रक्रिया पूरी होने में लगभग 20-25 सेकंड लगेंगे।
मध्यवर्ती थोक कंटेनर आईबीसी ग्रिड पिंजरे फ्रेम स्वचालित उत्पादन लाइन,आईबीसी टैंकों के लिए आईबीसी स्टील फ्रेम 7

आईबीसी पिंजरे फ्रेम लॉक मशीन

IBC पिंजरे के फ्रेम को लॉक करने वाली मशीन को एक पूरे के रूप में संसाधित किया जाता है, जिसमें उच्च सम्मिलन परिशुद्धता, लॉक करने के लिए बड़ी तेजी, स्थिर और कुशल संचालन होता है।
मध्यवर्ती थोक कंटेनर आईबीसी ग्रिड पिंजरे फ्रेम स्वचालित उत्पादन लाइन,आईबीसी टैंकों के लिए आईबीसी स्टील फ्रेम 8

तालाबंदी की दक्षता और गुणवत्ता

ताला लगाने वाली मशीन हाइड्रोलिक बल का उपयोग करके ट्यूब फ्रेम के छोरों को ताला लगाएगी। ताला लगाने की प्रक्रिया को पूरा करने में लगभग 25-30 सेकंड लगेंगे।
मध्यवर्ती थोक कंटेनर आईबीसी ग्रिड पिंजरे फ्रेम स्वचालित उत्पादन लाइन,आईबीसी टैंकों के लिए आईबीसी स्टील फ्रेम 9

आईबीसी पिंजरे फ्रेम छेद बनाने और छिद्रण मशीन

IBC पिंजरे के फ्रेम के छेद बनाने और छिद्र बनाने की मशीन का उपयोग फ्रेम पर छेद बनाने के लिए किया जाता है, ताकि पूर्ण फ्रेम को बेस फ्रेम पर तय किया जा सके।
मध्यवर्ती थोक कंटेनर आईबीसी ग्रिड पिंजरे फ्रेम स्वचालित उत्पादन लाइन,आईबीसी टैंकों के लिए आईबीसी स्टील फ्रेम 10

छेद बनाने की दक्षता और गुणवत्ता

छेद बनाने और छेदने वाली मशीन हाइड्रोलिक बल का उपयोग कर रही है। पूरी प्रक्रिया को पूरा करने में लगभग 25-30 सेकंड लगेंगे।
मध्यवर्ती थोक कंटेनर आईबीसी ग्रिड पिंजरे फ्रेम स्वचालित उत्पादन लाइन,आईबीसी टैंकों के लिए आईबीसी स्टील फ्रेम 11

आईबीसी पिंजरे बेस फ्रेम वेल्डिंग मशीन

बेस फ्रेम वेल्डिंग मशीन का डिज़ाइन बेस फ्रेम के वेल्डिंग को पूरा करने के लिए क्षैतिज संरचना और 7 वेल्डिंग सिर को अपनाता है। ऑपरेटर को केवल उत्पाद को लोड और अनलोड करने की आवश्यकता होती है।मशीन स्वचालित रूप से वेल्डिंग करेगा.
मध्यवर्ती थोक कंटेनर आईबीसी ग्रिड पिंजरे फ्रेम स्वचालित उत्पादन लाइन,आईबीसी टैंकों के लिए आईबीसी स्टील फ्रेम 12

आधार फ्रेम का अंतिम उत्पाद

हम आपकी आवश्यकता के अनुसार बेस फ्रेम वेल्डिंग मशीन के लिए स्वचालित लोडिंग और अनलोडिंग डिवाइस जोड़ सकते हैं।वेल्डिंग दक्षता लगभग 15-20 सेकंड/पीसी है।
तकनीकी मापदंड
पद
डेटा
आवेदन
1000L IBC पिंजरे के फ्रेम का निर्माण
नामित क्षमता
160KVAx6
कार्य चक्र दर
50%
अधिकतम आउटपुट वोल्टेज
DC11V
वारंटी
12 महीने
मानक
सीई/सीसीसी/आईएसओ
