आईबीसी टोटे ट्यूब उत्पादन लाइन

मशीन चित्र

FX28 स्वचालित उच्च आवृत्ति सीधी सीम वेल्डेड पाइप उत्पादन लाइन

आवश्यक जानकारी

यह उत्पादन लाइन सीधे सीम वेल्डेड ट्यूबों के निर्माण के लिए विशेष उपकरण है।लाइन 18 मिमी और 22 मिमी के व्यास के गोल ट्यूबों का उत्पादन करने के लिए ठंडे झुकने और उच्च आवृत्ति वेल्डिंग तकनीकों का उपयोग करती है, साथ ही आईबीसी फ्रेम उत्पादन के लिए आवश्यक 18x18 मिमी वर्ग ट्यूब। उपकरण में उन्नत छेद बनाने की तकनीक शामिल है, जो स्थिर संचालन और रखरखाव में आसानी सुनिश्चित करता है।यह संरचनात्मक डिजाइन और सटीकता के एक उन्नत स्तर को प्राप्त करता है, जो उद्योग के अग्रणी मानकों से तुलनीय है।

प्रमुख मापदंड

स्टील स्ट्रिप चौड़ाईः 26 ′′160 मिमी

स्टील स्ट्रिप मोटाईः 0.3~1.8 मिमी

गोल ट्यूब व्यासः Φ8 Φ50.8 मिमी

चौकोर ट्यूब का आकारः 5x10 30x50 मिमी

वेल्डिंग विधि: उच्च आवृत्ति प्रेरण वेल्डिंग, उच्च आवृत्ति शक्तिः 100kW

ट्यूब उत्पादन गतिः अधिकतम 120 मीटर/मिनट

मशीन चित्र

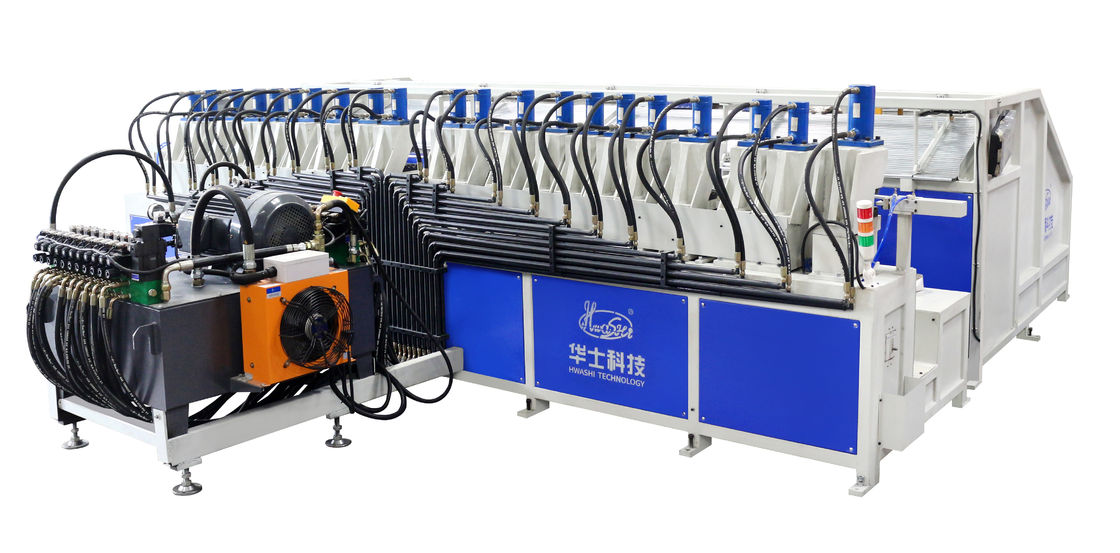

आईबीसी लंबी ट्यूब स्वचालित प्रेसिंग और बनाने की मशीन

आवश्यक जानकारी

आईबीसी लॉन्ग ट्यूब ऑटोमैटिक प्रेसिंग एंड फोर्मिंग मशीन आईबीसी ट्यूब प्रसंस्करण के लिए एक विशेष अनुकूलित मशीन है। यह पूर्ण स्वचालित पाइप फ़ीडिंग, पाइप अंत सिकुड़ने, पाइप हाइड्रोलिक प्रेसिंग,और स्वचालित अनलोडिंग प्रक्रिया. कोई ऑपरेटर की आवश्यकता नहीं है. यह उत्पादन दर में काफी वृद्धि करने में मदद करता है, और जनशक्ति को बचाने.

प्रमुख मापदंड

उत्पादन दक्षताः 12-15 सेकंड प्रति 2 टुकड़े

प्रसंस्करण ट्यूब आकारः 18 मिमी x 4200 मिमी

ढालने की विधि: हाइड्रोलिक

मोल्डिंग डाई की संख्या: 20

एक बार में संसाधित ट्यूबों की संख्याः 2 ट्यूब

मशीन चित्र

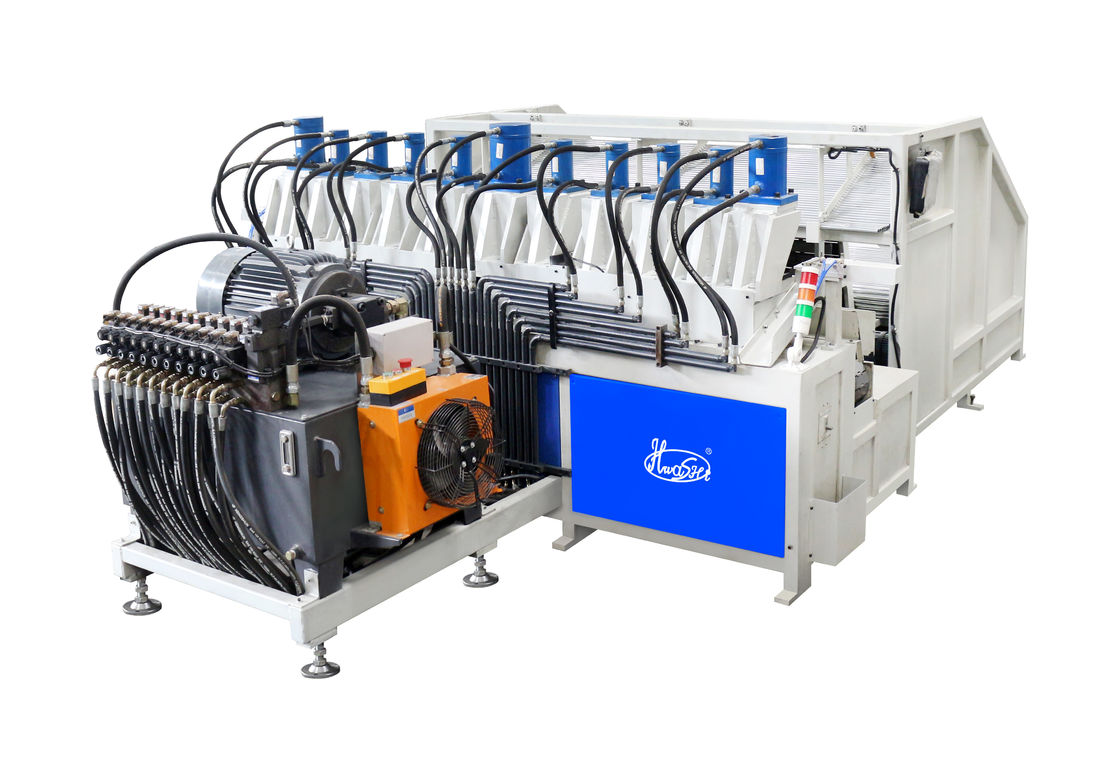

आईबीसी शॉर्ट ट्यूब ऑटोमैटिक प्रेसिंग और फोर्मिंग मशीन

आवश्यक जानकारी

आईबीसी शॉर्ट ट्यूब ऑटोमैटिक प्रेसिंग एंड फोर्मिंग मशीन आईबीसी ट्यूब प्रसंस्करण के लिए एक विशेष अनुकूलित मशीन है। यह पूर्ण स्वचालित पाइप फ़ीडिंग, पाइप अंत बनाने और काटने को प्राप्त कर सकती है,पाइप हाइड्रोलिक प्रेसिंग, और स्वचालित अनलोडिंग प्रक्रिया. कोई ऑपरेटर की जरूरत है. यह बहुत उत्पादन दर में वृद्धि करने में मदद करता है, और श्रम बचाने.

प्रमुख मापदंड

उत्पादन दक्षताः 12-15 सेकंड प्रति 2 टुकड़े
प्रसंस्करण ट्यूब आकारः 18mm x 2200mm
ढालने की विधि: हाइड्रोलिक
मोल्डिंग डाई की संख्या: 8
एक बार में संसाधित नलिकाओं की संख्याः 2 लंबी नलिकाओं को 4 छोटी नलिकाओं में विभाजित किया जाता है

मशीन चित्र

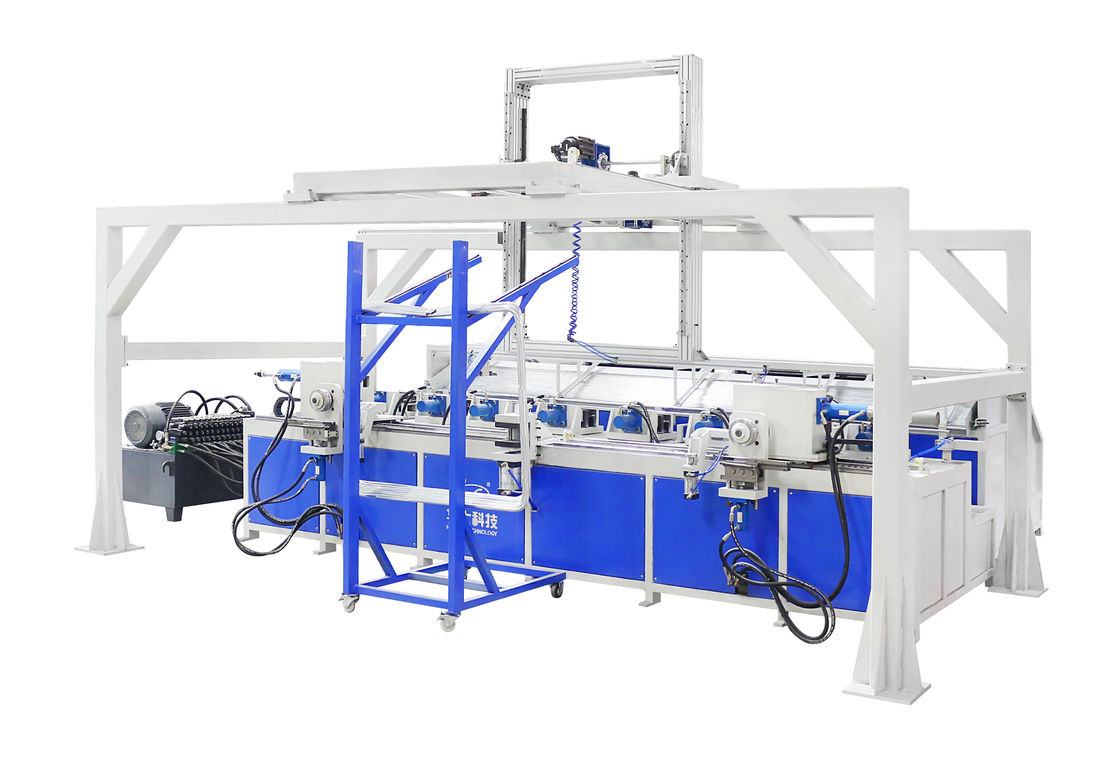

आईबीसी टोटेस फ्रेम के लिए स्वचालित ट्यूब प्रेसिंग सिकुड़ना और डबल झुकना

आवश्यक जानकारी

स्वचालित पाइप दबाने संकुचन और डबल झुकने आईबीसी TOTES फ्रेम के लिए आईबीसी आधार पाइप प्रसंस्करण के लिए एक विशेष अनुकूलित मशीन है। यह पूर्ण स्वचालित पाइप खिला प्राप्त कर सकते हैं, पाइप अंत संकुचन,पाइप हाइड्रोलिक प्रेसिंग, डबल सिर पाइप झुकने, और स्वचालित अनलोडिंग प्रक्रिया. कोई ऑपरेटर की जरूरत है. यह काफी उत्पादन दर में वृद्धि करने में मदद करता है, और श्रम की बचत.

प्रमुख मापदंड

框尺寸: 1160x960mm

उत्पादन दक्षताः 20-25 सेकंड प्रति टुकड़ा

पाइप व्यासः 20-22 मिमी

ढालना विधि: हाइड्रोलिक ढालना

मोल्डिंग डाई की संख्या: 8

प्रति चक्र पर संसाधित पाइप: 1

फ्रेम आयामः 1160x960 मिमी
