उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
HWASHI
प्रमाणन:
CE/CCC/ISO
मॉडल संख्या:
WL-वर्ग-MF160Kx6
वीडियो
वीडियो
वीडियो
वीडियो
Hwashi IBC कंटेनर फ्रेम वेल्डिंग मशीन IBC टैंक पिंजरे स्वचालित वेल्डिंग मशीन

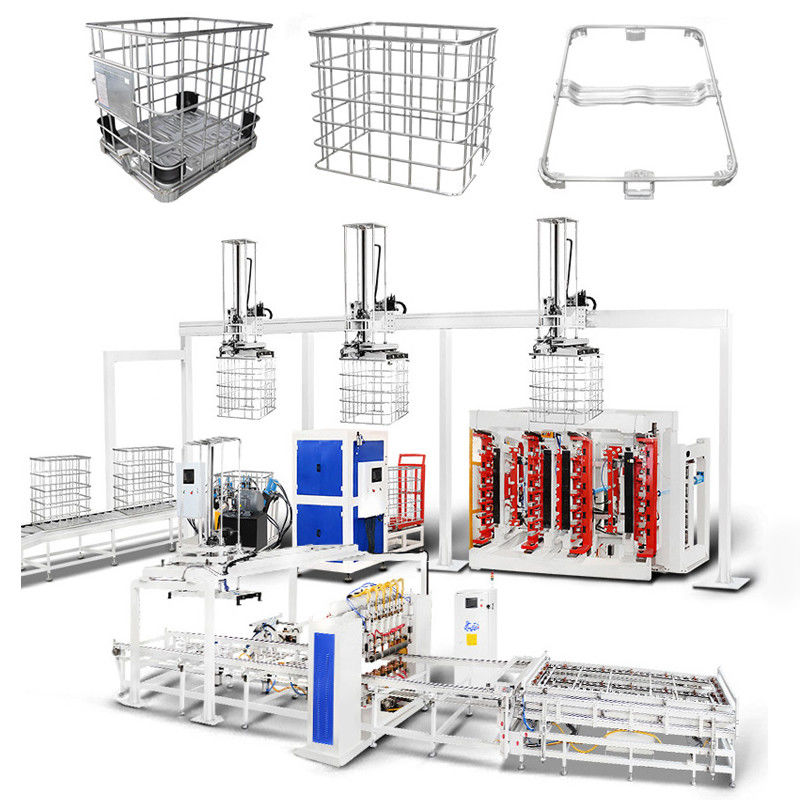

विवरण आईबीसी पिंजरे फ्रेम स्वचालित उत्पादन लाइन
दआईबीसी पिंजरे फ्रेम स्वचालित उत्पादन लाइन मुख्य रूप से IBC पिंजरे के फ्रेम के निर्माण के लिए प्रयोग किया जाता है। यह पिंजरे के फ्रेम की स्वचालित वेल्डिंग मशीन, जाल अनलोडिंग यांत्रिक हाथ, टर्नओवर टेबल, स्वचालित फ्रेम झुकने की मशीन से बना है,ताला लगाने वाली मशीन, छेद बनाने और पंचिंग मशीन, स्वचालित उत्पादन लाइन चलती यांत्रिक बांह. पूरी लाइन केवल 3-4 लोगों की आवश्यकता है.ऑपरेटर केवल फ्रेम वेल्डिंग मशीन के लिए सामग्री लोड करने की जरूरत है, और लाइन के अंत में अनलोडिंग करते हैं। इसके अलावा हम लाइन को स्वचालित आधार फ्रेम वेल्डिंग मशीन और आधार फ्रेम के लिए स्वचालित अनलोडिंग यांत्रिक हाथ से लैस कर सकते हैं।

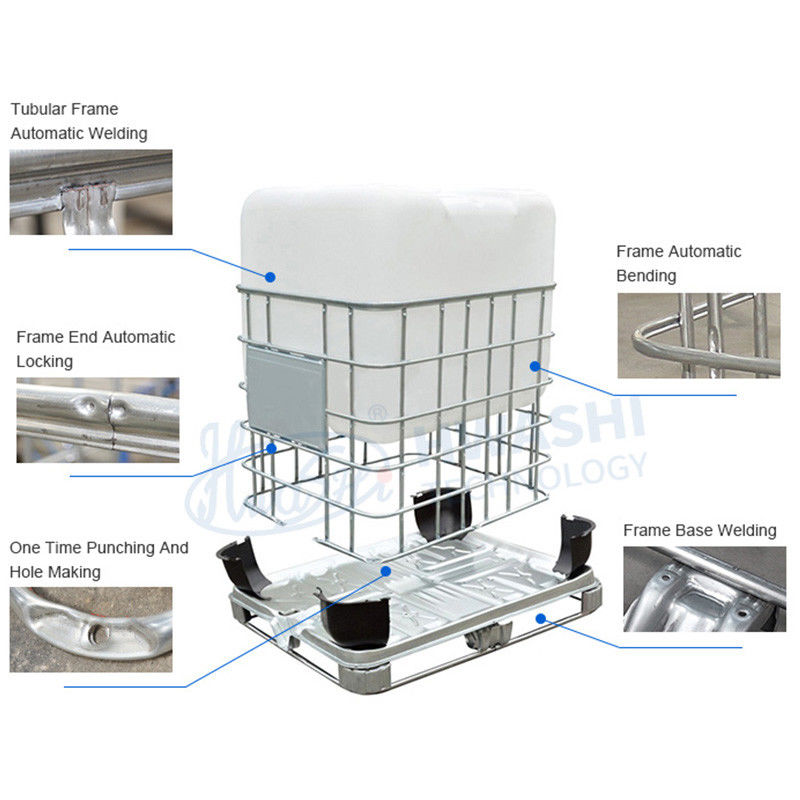

चल रही प्रक्रिया के आईबीसी पिंजरे फ्रेम स्वचालित उत्पादन लाइन:
फ्रेम वेल्डिंग ढ़लना ब्लॉकिंग छेद छिद्रण लॉडिंग बेस फ्रेम वेल्डिंग बेस फ्रेम लोडिंग बाहरी फ्रेम के लिए मैनुअल स्क्रू
आईबीसी पिंजरे फ्रेम वेल्डिंग मशीन का विवरण
आईबीसी केज फ्रेम वेल्डिंग मशीन को सटीकता के साथ इंजीनियर किया गया है, जिसमें उन्नत एमएफ डीसी बिजली स्रोतों के चार सेट हैं।
यह परिष्कृत डिजाइन छह अलग-अलग स्थानों पर एक साथ वेल्डिंग को अंजाम देने में सक्षम बनाता है, जो मल्टीटास्किंग की उल्लेखनीय क्षमता को प्रदर्शित करता है।एक दो-स्तरीय फिटिंग फीडर की शुरूआत से परिचालन दक्षता में वृद्धि होती है, जबकि एक फिटिंग वेल्डिंग प्रक्रिया में सक्रिय रूप से शामिल होती है, दूसरा सामग्री को निर्बाध रूप से लोड कर सकता है, जिससे निरंतर और सुव्यवस्थित कार्यप्रवाह सुनिश्चित होता है।
वेल्डिंग उपकरण ट्यूबों को एक विशिष्ट सपाट जाल विन्यास में निर्बाध रूप से परिवर्तित करता है, जो बेजोड़ ताकत और मजबूत गुणवत्ता के वेल्ड सुनिश्चित करता है।वेल्डिंग प्रक्रिया कुशलता से लगभग 50 सेकंड में पूरा हो जाता है, प्रत्येक फ्लैट जाल के निर्माण में गति और सटीकता दोनों को रेखांकित करता है।
IBC पिंजरे के आधार फ्रेम वेल्डिंग मशीन IBC पिंजरे के आधार फ्रेम वेल्डिंग मशीन का नमूना
विशेषताओं आईबीसी पिंजरे बेस फ्रेम वेल्डिंग मशीन
वेल्डिंग दक्षताः 50 सेकंड/पीसी
वेल्डिंग स्रोतः 4 सेट एमएफ डीसी पावर स्रोत
फीडर प्लेटफार्म विकल्पः एकल परत या डबल परत
अनलोडिंग सिस्टम विकल्पः मैन्युअल अनलोडिंग या स्वचालित मैकेनिकल आर्म अनलोडिंग
का तकनीकी पैरामीटर आईबीसी फ्रेम स्वचालित वेल्डिंग मशीन
| पद | डेटा |
| बिजली की आवश्यकता | तीन चरण चार तार 380V±10% |
| बिजली की आवश्यकता | 400 केवीए, वायु स्विच 600 ए |
| नियंत्रण विधि | पीएलसी |
| स्वचालित गति गति | 200-500mm/s समायोज्य |
| मशीन का आकार |
15600x3000 मिमी (केवल वेल्डिंग मशीन) 15600x5000 मिमी (अनलोडिंग आर्म सहित) |
विवरणऊर्ध्वाधर डबल स्टेशन आईबीसी फ्रेम झुकने मशीन
ऊर्ध्वाधर डबल स्टेशन IBC फ्रेम झुकने वाली मशीन न केवल झुकने में उच्च परिशुद्धता बल्कि स्थिर संचालन और उल्लेखनीय दक्षता की गारंटी देने के लिए व्यापक प्रसंस्करण से गुजरती है।
झुकने वाली मशीन कुशलतापूर्वक फ्लैट जाली को एक सटीक चौकोर फ्रेम में बदल देती है।लगभग 20-25 सेकंड में झुकने की प्रक्रिया को प्राप्त करना मशीन की दक्षता और तेजी से उत्पादन क्षमता को उजागर करता है.
झुकने के कोण को सुनिश्चित करने के लिए सीएनसी प्रसंस्कृत झुकने वाली बीम का प्रयोग किया जाता है।
झुकने वाली बीम पर प्रत्येक मोल्ड को झुकने की सीमा बढ़ाने के लिए लगभग 3 मिमी ऊपर और नीचे समायोजित किया जा सकता है।
120 डिग्री के मोल्ड डिजाइन ने प्रत्येक झुकने के कोण को अधिक चिकनी बना दिया।
ऊर्ध्वाधर डबल स्टेशन IBC फ्रेम झुकने मशीन ऊर्ध्वाधर डबल स्टेशन IBC फ्रेम झुकने मशीन का नमूना
के तकनीकी पैरामीटर ऊर्ध्वाधर डबल स्टेशन आईबीसी फ्रेम झुकने मशीन
| पद | डेटा |
| झुकने की विधि | एक ही समय में झुकने वाले चार स्तंभ |
| झुकने का आकार | 1200+1000 मिमी (सहनशीलता ±5 मिमी) |
| लोड करने की विधि | मैनुअल या स्वचालित |
| झुकने की दक्षता | 25-30 सेकंड |
| झुकने की शक्ति | हाइड्रोलिक |
| आवश्यक ऑपरेटर संख्या |
मैनुअल: 1 व्यक्ति स्वचालित: 0 |
विवरण आईबीसी पिंजरे फ्रेम लॉक मशीन
IBC पिंजरे के फ्रेम को लॉक करने वाली मशीन को एक सामंजस्यपूर्ण इकाई के रूप में सावधानीपूर्वक तैयार किया गया है, जो सम्मिलन में असाधारण परिशुद्धता, मजबूत ताला लगाने की ताकत,और संचालन के दौरान स्थिरता और दक्षता का एक निर्बाध मिश्रण.
IBC पिंजरे के फ्रेम को लॉक करने वाली मशीन IBC पिंजरे के फ्रेम को लॉक करने वाली मशीन के नमूने
IBC पिंजरे फ्रेम लॉक करने वाली मशीन का तकनीकी पैरामीटर
| पद | डेटा |
| अधिकतम कार्यरत ऊंचाई | 1200 मिमी |
| लोड करने की विधि |
मैनुअलः मैनुअल डालना और मैनुअल लोड करना स्वचालित: स्वचालित रूप से डालना और लोड करना |
| तालाब का आकार | बाहर गोल है और अंदर backtoothed है (अनुकूलित) |
| ताला लगाने की दक्षता | 25-30 सेकंड |
| तालाबंदी बल | हाइड्रोलिक+न्यूमेटिक |
| आवश्यक ऑपरेटर संख्या |
मैनुअल: 1 व्यक्ति स्वचालित: 0 |
विवरणआईबीसी पिंजरे फ्रेम छेद बनाने और छिद्रण मशीन
IBC पिंजरे के फ्रेम के छेद बनाने और छिद्र बनाने की मशीन का उपयोग फ्रेम पर छेद बनाने के लिए किया जाता है, ताकि पूर्ण फ्रेम को बेस फ्रेम पर तय किया जा सके।
आईबीसी पिंजरे फ्रेम छेद बनाने और छिद्रण मशीन
नमूने फ्रेम छेद बनाने और पंचिंग मशीन का
विशेषताएं फ्रेम छेद बनाने और पंचिंग मशीन का
फ्रेम छेद बनाने और पंचिंग मशीन हाइड्रोलिक बल का उपयोग कर रही है। पूरी प्रक्रिया को पूरा करने में लगभग 25-30 सेकंड लगेंगे।
1मोल्ड के साथ दबाने के सिर
2हाइड्रोलिक स्टेशन
3मुक्का मारने वाले सिर का पता लगाने वाला पैनल
फ्रेम छेद बनाने और पंचिंग मशीन का तकनीकी पैरामीटर
| पद | डेटा |
| अधिकतम कार्यरत आकार | 1200x1000 मिमी (सहनशीलता±5 मिमी) |
| लोड करने की विधि | मैनुअल/ऑटोमैटिक |
| पंचिंग आकार | अनुकूलित |
| पंचिंग दक्षता | 30-35 सेकंड |
| मुक्का मारने का बल | हाइड्रोलिक+न्यूमेटिक |
| आवश्यक ऑपरेटर संख्या |
मैनुअल: 1 व्यक्ति स्वचालित: 0 |
विवरणआईबीसी पिंजरे बेस फ्रेम वेल्डिंग मशीन
बेस फ्रेम वेल्डिंग मशीन का डिजाइन बेस फ्रेम के वेल्डिंग को पूरा करने के लिए क्षैतिज संरचना और 7 वेल्डिंग हेड को अपनाता है। ऑपरेटर को केवल उत्पाद को लोड और अनलोड करने की आवश्यकता होती है।मशीन स्वचालित रूप से वेल्डिंग करेगा.
आईबीसी पिंजरे के आधार फ्रेम वेल्डिंग मशीन आईबीसी पिंजरे के आधार फ्रेम वेल्डिंग मशीन का नमूना
IBC पिंजरे बेस फ्रेम वेल्डिंग मशीन की विशेषताएंः
1. डिजाइन क्षैतिज संरचना और आधार फ्रेम के वेल्डिंग को पूरा करने के लिए 7 वेल्डिंग सिर को अपनाता है। ऑपरेटर को केवल लोड करने की आवश्यकता है।
2वेल्डेड पैलेट स्वचालित रूप से उतार दिया जाएगा। मशीन स्वचालित रूप से वेल्डिंग करेगा।
3. यह एमएफ डीसी 250KVA बिजली के 3 सेट को अपनाता है। मशीन उत्पाद की गुणवत्ता और उत्पादन दर को बढ़ाने, उत्पादन लागत को कम करने में मदद करती है।
4. मैनुअल कार्य के कारण होने वाली अस्थिर वेल्डिंग गुणवत्ता की समस्या को हल करें। उच्च उत्पादन दर और स्वचालन स्तर।
IBC पिंजरे के आधार फ्रेम वेल्डिंग मशीन का तकनीकी पैरामीटर
| उत्पाद का नाम | आईबीसी फ्रेम उत्पादन लाइन | शैली | एकल पंक्ति/डबल पंक्ति |
| अधिकतम वेल्डिंग चौड़ाई | 1200 मिमी | अधिकतम वेल्डिंग लंबाई | 4250 मिमी |
| ब्रांड | ह्वाशी | रंग | नीला/पीला/अनुकूलित |
| सुसज्जित शक्ति | 350kVA/400kVA | उत्पाद का स्थान | झेजियांग प्रांत,चीन |
| वोल्टेज | 3p 380V | सामग्री | जस्ती पाइप |
| पाइप की तन्यता | 1-2 मिमी | कार्यक्षेत्र | २०% |
| पाइप का व्यास | 14-20 मिमी | आवृत्ति | 50HZ/60HZ |
| पाइप लोड करने की विधि | मैनुअल/2 श्रम | केबल का आकार | ≥70mm3 |
| कार्य क्षमता | 350-450 ((480-550) पीसी/8 घंटे | हवा के पाइप का आकार | G1 |
| श्रम की मांग | २-३ कार्य | पानी के पाइप का आकार | G1 1/4 |
विवरणस्वचालित पाइप झुकने की मशीन
स्वचालित पाइप दबाने संकुचन और डबल झुकने आईबीसी TOTES फ्रेम के लिए आईबीसी आधार पाइप प्रसंस्करण के लिए एक विशेष अनुकूलित मशीन है। यह पूर्ण स्वचालित पाइप खिला प्राप्त कर सकते हैं, पाइप अंत संकुचन,पाइप हाइड्रोलिक प्रेसिंग, डबल सिर पाइप झुकने, और स्वचालित अनलोडिंग प्रक्रिया. कोई ऑपरेटर की जरूरत है. यह बहुत उत्पादन दर में वृद्धि करने में मदद करता है, और श्रम की बचत.
स्वचालित पाइप झुकने की मशीन
विवरणआईबीसी टैंक रिसाव परीक्षण मशीन
IBC टैंक को लीक टेस्टिंग मशीन को कन्वेयर लाइन से पहुंचाया जाएगा। हम यह निर्धारित करने के लिए विजुअल टेस्टिंग और डिफरेंशियल प्रेशर डिटेक्शन विधि का उपयोग करेंगे कि उत्पाद योग्य है या नहीं।अयोग्य उत्पाद स्वचालित रूप से लाइन से बाहर निकाल दिया जाएगा. उच्च स्तर का स्वचालन और उच्च सटीकता के साथ रिसाव परीक्षण।
आईबीसी टैंक रिसाव परीक्षण मशीन
कन्वेयर लाइन दृश्य परीक्षण
आईबीसी टैंक रिसाव परीक्षण मशीन का तकनीकी पैरामीटर
| मैंपद | तकनीकी पैरामीटर |
| बिजली की आवश्यकता | 380V 50H z 12KW |
| भोजन की विधि | स्वचालित/मैनुअल |
| पता लगाने की विधि | अंतर दबाव का पता लगाने + दृश्य पता लगाने |
| दबाव स्रोत | वायु दबाव |
| पता लगाने की दक्षता | 55 से 75 वर्ष |
आईबीसी टैंक कंपन परीक्षण मशीन परीक्षण वातावरण का अनुकरण कर सकती है, जिससे मंच मोटर के माध्यम से ऊपर और नीचे कंपन करने के लिए चलाया जा सकता है। यह 3 टन के अधिकतम भार का अनुकरण करने के लिए दो आईबीसी रख सकती है।
कंपन परीक्षण मशीन
की विशेषताएं कंपन परीक्षण मशीन:
1) ऊपर और नीचे कंपन सिमुलेशन परीक्षण को अपनाया गया।
2) मशीन मैन-मशीन इंटरफेस + पीएलसी प्रोग्रामिंग कंट्रोल मोड, उच्च स्तर की स्वचालन को अपनाती है।
3) आप अपनी आवश्यकताओं के अनुसार परीक्षण समय और कंपन आवृत्ति सेट कर सकते हैं।
तकनीकी डेटाकेकंपन परीक्षण मशीन:
| आइटम | तकनीकी डेटा |
| बिजली की आवश्यकता | 380V 50Hz 18KW |
| मोटर शक्ति | 15 किलोवाट |
| अधिकतम परीक्षण फ्रेम संख्या | 2 टुकड़े (2000 किलोग्राम) |
| परीक्षण का समय | 0 से 1 घंटा |
| आयाम रेंज | 25 मिमी±5% |
| आवृत्ति सीमा | 2-5 हर्ट्ज (100-300 मोड़/मिनट) |
| प्लेटफार्म का आकार | 1200x1200 मिमी |
आईबीसी पिंजरे फ्रेम स्वचालित उत्पादन लाइन से संबंधित अन्य मशीनें
विवरणलंबी ट्यूब बनाने की मशीन
लंबी ट्यूब बनाने की मशीन आईबीसी ट्यूब प्रसंस्करण के लिए एक विशेष अनुकूलित मशीन है। यह पूर्ण स्वचालित पाइप खिला, पाइप अंत सिकुड़ने, पाइप हाइड्रोलिक दबाने,और स्वचालित अनलोडिंग प्रक्रिया. कोई ऑपरेटर की आवश्यकता नहीं है. यह उत्पादन दर में काफी वृद्धि करने में मदद करता है, और जनशक्ति को बचाने.
लंबी ट्यूब बनाने की मशीन
लंबी ट्यूब बनाने की मशीन के नमूने
लंबी ट्यूब बनाने की मशीन का तकनीकी पैरामीटर
| पद | पैरामीटर |
| पाइप व्यास | गोल पाइप 18 मिमी (अनुकूलित) |
| जरूरी स्रोत | हाइड्रोलिक |
| दबाने के निशान की संख्या | 20 |
| संकुचन कार्य | हाँ |
| प्रत्येक समय प्रसंस्करण संख्या | 2 पीसी |
| दक्षता | 12-15 सेकंड/2pcs |
लघु ट्यूब बनाने की मशीन का वर्णन
लघु ट्यूब स्वचालित बनाने की मशीन आईबीसी ट्यूब प्रसंस्करण के लिए एक विशेष अनुकूलित मशीन है। यह पूर्ण स्वचालित पाइप खिला, पाइप अंत बनाने और काटने, पाइप हाइड्रोलिक प्रेसिंग,और स्वचालित अनलोडिंग प्रक्रिया. कोई ऑपरेटर की आवश्यकता नहीं है. यह उत्पादन दर में काफी वृद्धि करने में मदद करता है, और जनशक्ति को बचाने.
लघु ट्यूब बनाने की मशीन लघु ट्यूब बनाने की मशीन का नमूना
तकनीकी पैरामीटर लघु ट्यूब बनाने की मशीन
| पद | पैरामीटर |
| पाइप व्यास | गोल पाइप 18 मिमी (अनुकूलित) |
| जरूरी स्रोत | हाइड्रोलिक |
| दबाने के निशान की संख्या | 8 |
| संकुचन कार्य | हाँ |
| प्रत्येक समय प्रसंस्करण संख्या | 2 पीसी |
| दक्षता | 12-15 सेकंड/2pcs |
