उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Hwashi
प्रमाणन:
CE,CCC,ISO
मॉडल संख्या:
डब्ल्यूएल-एफएस
वीडियो
वीडियो

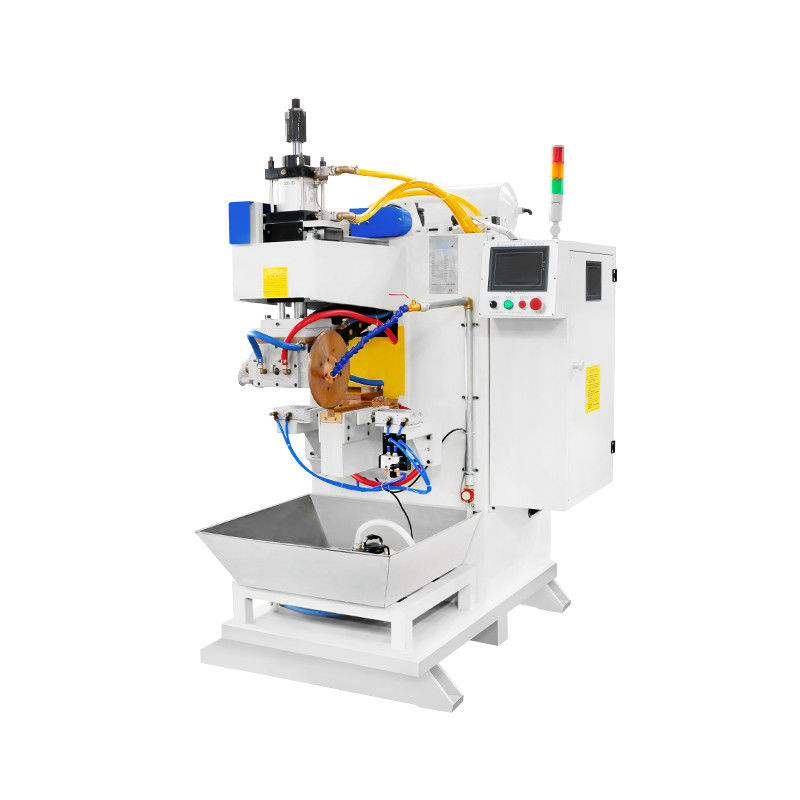

HWASHI सीएनसी एक्स, वाई अक्ष स्क्वायर टैंक कवर सीम वेल्डिंग मशीन स्क्वायर टैंक कवर के लिए स्वचालित सीम वेल्डर
सीम वेल्डिंग मशीन का विवरण
सीएनसी एक्स, वाई अक्ष स्क्वायर टैंक कवर सीम वेल्डिंग मशीन सर्कल वेल्डिंग पहिया के साथ स्पॉट वेल्डिंग इलेक्ट्रोड को बदलने के लिए सीम वेल्डिंग सिद्धांत का उपयोग करती है।जब तक वेल्डिंग उत्पादों की स्थिति के समन्वय डेटा की तरह डेटा इनपुट, वेल्डिंग करंट, आदि, तो मशीन चालू करने के बाद, वेल्डिंग ट्रैक स्वचालित रूप से पूर्व निर्धारित प्रक्रिया के भीतर वेल्डिंग उत्पाद खत्म हो जाएगा।श्रमिकों केवल एक निश्चित जगह पर काम टुकड़ा डाल करने की जरूरत है और फिर वेल्डिंग समाप्त होने पर इसे दूर ले.
वेल्डिंग के एसी बिजली स्रोत और निचले इलेक्ट्रोड के बड़े फ्लैट मंच को अपनाएं। पूर्व निर्धारित कार्यक्रम के तहत संचालित करने के लिए एक्स अक्ष और वाई अक्ष को चलाने के लिए सर्वो मोटर का उपयोग करें।यह सबसे अधिक वेल्डिंग मॉडल के 16 सेट स्टोर कर सकता हैवेल्डिंग सीम की संग्रहीत स्थिति के अनुसार, वेल्डिंग उत्पाद X दिशा के साथ क्षैतिज रूप से चलेगा और चलती क्षेत्र 500 मिमी से अधिक नहीं होनी चाहिए।वेल्डिंग इलेक्ट्रोड Y दिशा के साथ लंबवत रूप से स्थानांतरित करने के लिए डिजाइन किया जाएगा और चल क्षेत्र 300 मिमी से अधिक नहीं होना चाहिए.
500x300 मिमी के दायरे में टैंक वेल्डिंग के लिए उपयुक्त। वेल्डिंग सामग्री की मोटाई 0.5-1.5 मिमी है।
कुल वेल्डिंग मोटाई 1-3 मिमी है।
सीम वेल्डिंग मशीन की वेल्डिंग विधि
मानक वेल्डिंग इलेक्ट्रोड को अपनाएं। विशेष इलेक्ट्रोड मोल्ड और वेल्डिंग विधियों को उत्पाद विनिर्देश के अनुसार भी अनुकूलित किया जा सकता है।
सीम वेल्डिंग मशीन की विशेषताएं
1सीम वेल्डिंग मशीन में रोलर इलेक्ट्रोड का प्रयोग स्पॉट वेल्डिंग के सिलेंडर इलेक्ट्रोड को बदलने के लिए किया जाता है।
2यह वेल्ड नगेट्स उत्पन्न करेगा जो एक दूसरे के साथ ओवरलैप होंगे ताकि वेल्डिंग प्रभाव प्राप्त हो सके।
3एसी पल्स करंट या एम्पलीट्यूड मॉड्यूलेशन करंट को अपनाया जाएगा, लेकिन तीन (एकल) चरण सुधार, मध्यम आवृत्ति और उच्च आवृत्ति डीसी भी उपलब्ध हैं।
4पिघलने वाले कोरों के विभिन्न ओवरलैप के अनुसार, इसे रोल स्पॉट वेल्डिंग और एयर-टाइट सीम वेल्डिंग में विभाजित किया जा सकता है।
5स्पॉट वेल्डिंग की प्रक्रिया में तीन चरण होते हैंः दबाव, हीटिंग फ्यूजिंग और स्पॉट वेल्डिंग की तरह शीतलन क्रिस्टलीकरण।
6वेल्डिंग व्हील क्षैतिज और ऊर्ध्वाधर दोनों दिशाओं में संचालित किया जा सकता है।जो एक उच्च भार अवधि है और निरंतर और स्थिर वेल्डिंग प्राप्त करता है.
विनिर्देशके सीम वेल्डिंग मशीन
|
मॉडल |
WL-FS-75K |
WL-FS-100 |
WL-FS-125 |
WL-FS-160 |
WL-FS-200 |
WL-FS-250 |
|
नामित क्षमता KVA |
75 |
100 |
125 |
160 |
200 |
250 |
|
वोल्टेज V |
380*2 |
380*2 |
380*2 |
380*2 |
380*2 |
380*2 |
|
कार्य चक्र दर% |
50 |
50 |
50 |
50 |
50 |
50 |
|
कोई लोड वोल्टेज नहीं V |
1.08-7.02 |
1.12-7.38 |
1.26-8 |
1.3-8.5 |
2.2-9.0 |
1.3-9.7 |
|
अधिकतम वेल्डिंग मोटाई मिमी |
1. 2 + 12 |
1.5 + 15 |
1.8 + 18 |
2+2 |
2.5 + 2.5 |
2.5+3 |
|
ऊपरी पहिया स्ट्रोक मिमी |
20-80 |
20-80 |
30-100 |
30-100 |
30-100 |
30-100 |
|
वेल्डिंग गति m/min |
0.6-4 |
0.5-3.2 |
0.5-2.8 |
0.5-1.5 |
0.5-1.2 |
0.5-1.2 |
|
अधिकतम दबाव KN |
6.3 |
6.3 |
8.6 |
8.6 |
8.6 |
8.6 |
|
संपीड़ित वायु एमपीए |
0.5 |
0.5 |
0.6 |
0.6 |
0.6 |
0.6 |
|
शीतलन जल की खपत L/h |
820 |
960 |
1080 |
1080 |
1080 |
1080 |

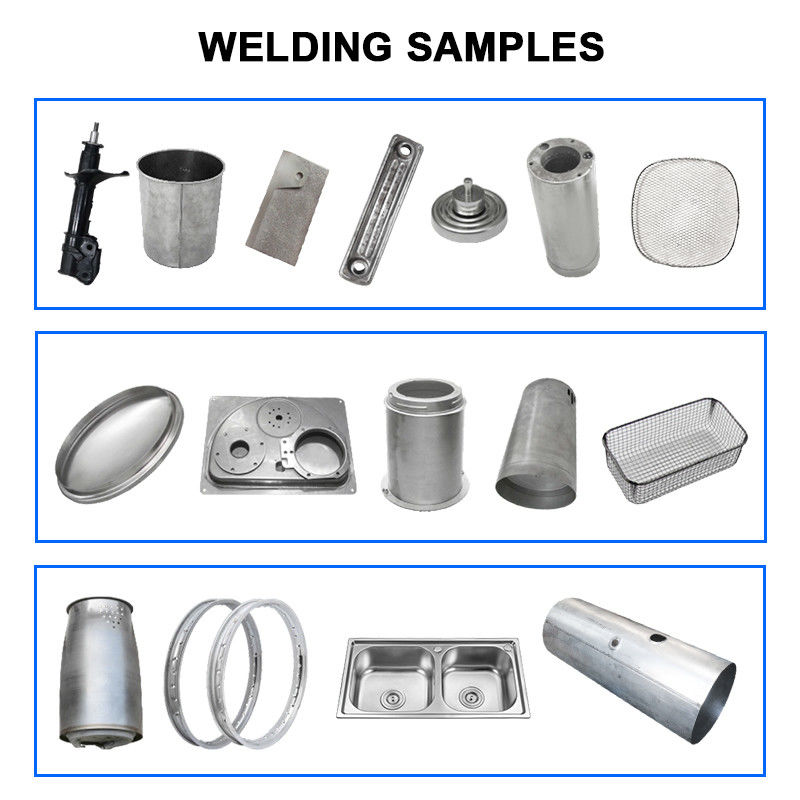

आवेदन और नमूनेके सीम वेल्डिंग मशीन
हम आपके लिए अनुकूलित सेवा प्रदान कर सकते हैं। हमारे इंजीनियर आपके साथ विशिष्ट वेल्डिंग आवश्यकता पर चर्चा करेंगे और आपके नमूनों या चित्रों के आधार पर उपयुक्त तकनीकी प्रस्ताव के साथ आएंगे।
सिलाई वेल्डिंग मशीन का अनुप्रयोग उद्योग
शीट, बैरल बॉडी, बॉक्स और सील पतली दीवार वाले कंटेनर को अलग-अलग सामग्री जैसे कार्बन स्टील, स्टेनलेस स्टील, टाइटेनियम, निकल और अन्य सामग्री के साथ वेल्डिंग के लिए उपयुक्त।ऑटोमोबाइल के ईंधन टैंक के लिएमोटरसाइकिल का डिमपर, तापमान नियंत्रक का डिटेक्टर, बैटरी का निकेल स्ट्रैप, तेल हीटर, पावर कैपेसिटर, सिव लोहे की टोकरी, पानी पंप निर्माण, टिन निर्माण, कूपरी उद्योग आदि।
