उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
HWASHI
प्रमाणन:
CE/CCC/ISO
मॉडल संख्या:
WL-LM-75K
वीडियो
वीडियो
वीडियो
वीडियो

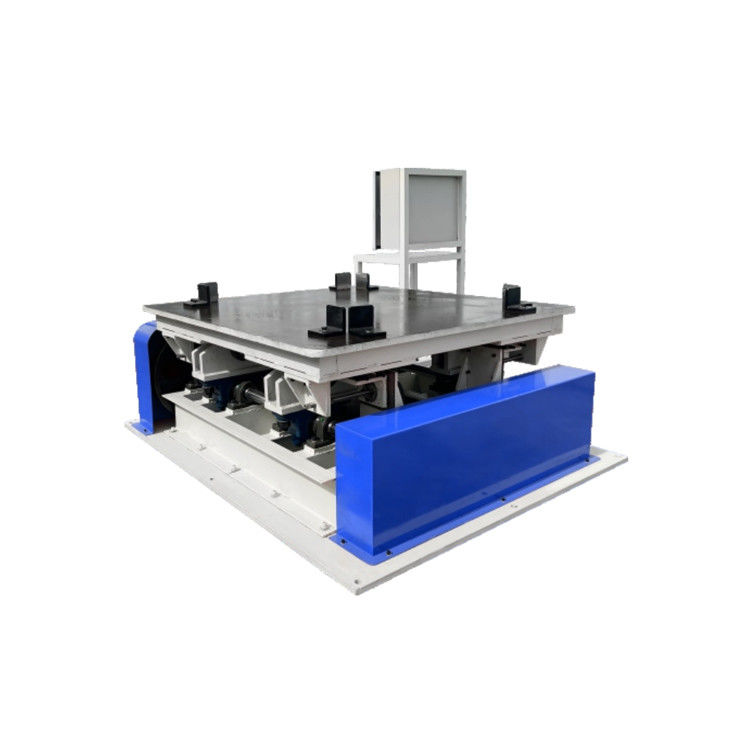

आईबीसी टैंक कंपन परीक्षण मशीन को ऊपर और नीचे कंपन सिमुलेशन के साथ अपनाया गया
विजुअल डिटेक्शन के साथ स्वचालित IBC टैंक रिसाव परीक्षण मशीन का विवरण
विजुअल डिटेक्शन के साथ स्वचालित आईबीसी टैंक रिसाव परीक्षण मशीन का परीक्षण विधि
(1) IBC टैंक को परीक्षण मशीन प्लेटफॉर्म के बीच में, ऊर्ध्वाधर साइन वक्र का उपयोग करके रखा जाना चाहिए। यदि आवश्यक हो,प्लेटफ़ॉर्म को एक सीमित उपकरण से सुसज्जित किया जाना चाहिए ताकि क्षैतिज गति के दौरान नमूना प्लेटफ़ॉर्म से गिरने से रोका जा सके।ऊर्ध्वाधर गति निरीक्षण प्रक्रिया को प्रतिबंधित करने की आवश्यकता नहीं है।
परीक्षण 1 घंटे के लिए किया जाना चाहिए, ऐसी आवृत्ति का उपयोग करते हुए कि आईबीसी के नीचे को प्रत्येक चक्र में कंपन मंच से तुरंत उठाया जाना चाहिए,इस हद तक कि एक धातु गास्केट (कम से कम 1.6 मिमी मोटी और 50 मिमी चौड़ी) समय-समय पर और कम से कम 100 मिमी आईबीसी के नीचे और मंच के बीच डाला जा सकता है।
3 पैकेज के अनुनाद को रोकने के लिए प्रारंभिक सेट बिंदु के बाद कंपन आवृत्ति को समायोजित करने की आवश्यकता हो सकती है।परीक्षण की आवृत्ति निरंतर होनी चाहिए ताकि धातु की गास्केट को आईबीसी के नीचे रखा जा सके।.
विजुअल डिटेक्शन के साथ स्वचालित आईबीसी टैंक रिसाव परीक्षण मशीन के तकनीकी पैरामीटर
| पद | तकनीकी डेटा |
| बिजली की आवश्यकता | 380V 50H z 12KW |
| परीक्षण का समय | 0-1 घंटा |
| पता लगाने की विधि | अंतर दबाव का पता लगाने + दृश्य पता लगाने |
| दबाव स्रोत | वायु दबाव |
| प्लेटफार्म का आकार | 1200x1200 मिमी |
दृश्य पहचान के साथ स्वचालित आईबीसी टैंक रिसाव परीक्षण मशीन की विशेषताएं
1) ऊपर और नीचे कंपन सिमुलेशन परीक्षण को अपनाया गया।
2) मशीन मैन-मशीन इंटरफेस + पीएलसी प्रोग्रामिंग कंट्रोल मोड, उच्च स्तर की स्वचालन को अपनाती है।
3) आप अपनी आवश्यकताओं के अनुसार परीक्षण समय और कंपन आवृत्ति सेट कर सकते हैं।

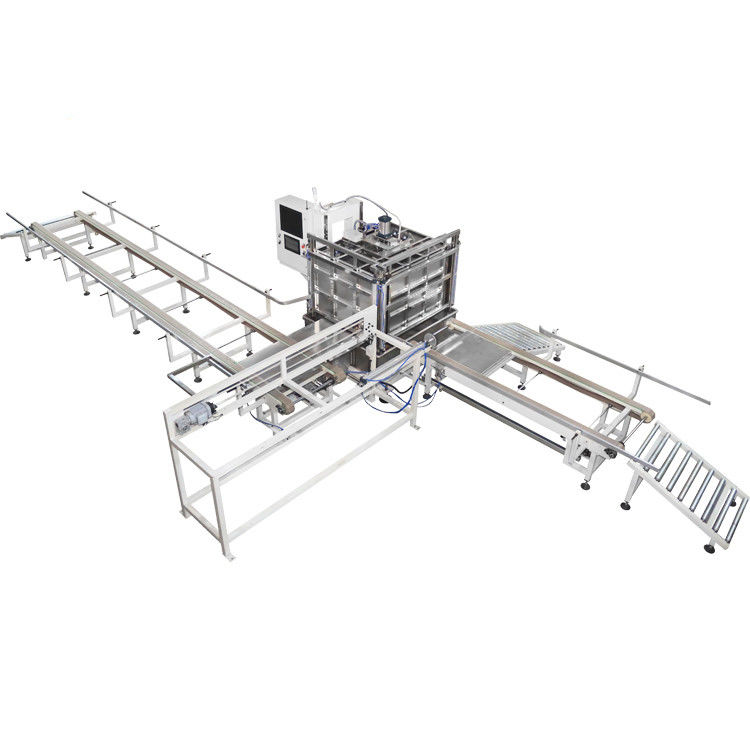

प्रश्न--आईबीसी टैंक डिटेक्शन लाइन
इसमें स्वचालित वाल्व मशीन, स्वचालित रिसाव परीक्षण मशीन और स्वचालित स्टैकिंग लाइन होती है।
आईबीसी टैंक उत्पादन आवश्यकता के अनुसार, हम टैंक में वाल्व स्थापित करने के लिए स्वचालित वाल्व खिला और गर्म पिघलने की विधि का उपयोग करते हैं।दृश्य पहचान रिसाव परीक्षण और दूसरे समय दबाव अंतर का पता लगाने के माध्यम से, आप जांच सकते हैं कि क्या आंतरिक टैंक योग्य है या नहीं। और सुनिश्चित करें कि अयोग्य उत्पाद लाइन में प्रवेश नहीं करेगा।
यांत्रिक हाथ का उपयोग करें आंतरिक टैंक लेने के लिए और इसे पूर्ण फ्रेम में डाल दिया। यह घूर्णी तालिका में प्रवेश करेगा। ऑपरेटर मैनुअल खींच रॉड और कवर विधानसभा करेगा।अंत में उत्पाद स्टैकिंग स्टेशन में प्रवेश करेगातब पूरी पहचान प्रक्रिया पूरी हो जाएगी।

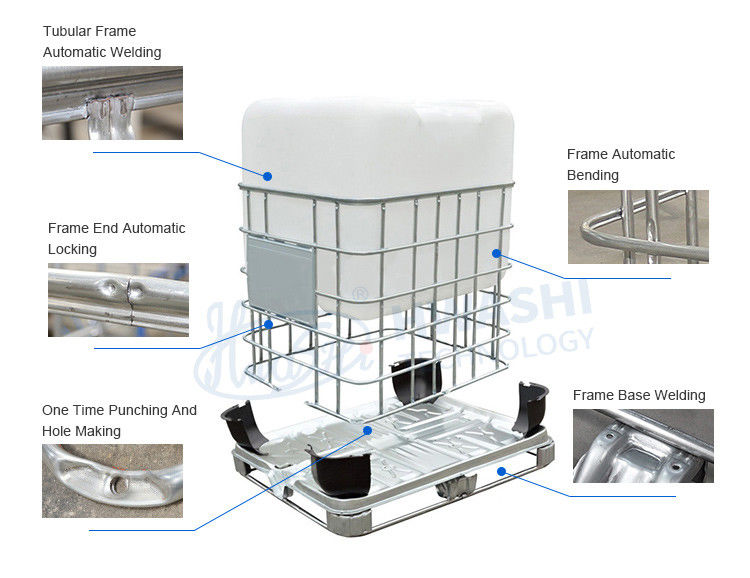

उत्पादन लाइन
| छह सिर IBC फ्रेम स्वचालित वेल्डिंग मशीन वेल्डिंग शक्ति MF डीसी बिजली स्रोत के 4 सेट के साथ बनाया गया है। यह एक बार में 6 स्पॉट वेल्डिंग कर सकते हैं। डबल परत स्थिरता फीडर। जब एक स्थिरता वेल्डिंग के तहत है, यह एक ही समय में 6 स्पॉट वेल्डिंग कर सकते हैं।एक और उपकरण सामग्री के साथ लोड किया जा सकता है. |
फ्लैट ट्यूब मेष और फर्म वेल्डिंग गुणवत्ता वेल्डिंग मशीन ट्यूब को फ्लैट मेष प्रकार में वेल्ड करेगी। फर्म और मजबूत वेल्डिंग गुणवत्ता। वेल्डिंग प्रक्रिया को पूरा करने में लगभग 60 सेकंड लगेंगे। |
| ऊर्ध्वाधर डबल स्टेशन आईबीसी फ्रेम झुकने मशीन IBC पिंजरे फ्रेम डबल स्टेशन झुकने की मशीन को एक पूरे के रूप में संसाधित किया जाता है ताकि उच्च झुकने की सटीकता, स्थिर संचालन सुनिश्चित किया जा सके। |
फ्लैट मेष को चौकोर आकार में मोड़ें झुकने वाली मशीन फ्लैट जाली को चौकोर फ्रेम में झुकाती है। झुकने की प्रक्रिया को पूरा करने में लगभग 20-25 सेकंड लगेंगे। |
| आईबीसी पिंजरे फ्रेम लॉक मशीन IBC पिंजरे के फ्रेम को लॉक करने वाली मशीन को एक पूरे के रूप में संसाधित किया जाता है, जिसमें उच्च सम्मिलन परिशुद्धता, लॉक करने के लिए बड़ी तेजी, स्थिर और कुशल संचालन होता है। |
तालाबंदी की दक्षता और गुणवत्ता
|
| आईबीसी पिंजरे फ्रेम छेद बनाने और छिद्रण मशीन IBC पिंजरे के फ्रेम के छेद बनाने और छिद्र बनाने की मशीन का उपयोग फ्रेम पर छेद बनाने के लिए किया जाता है, ताकि पूर्ण फ्रेम को बेस फ्रेम पर तय किया जा सके। |
छेद बनाने की दक्षता और गुणवत्ता छेद बनाने और छेदने वाली मशीन हाइड्रोलिक बल का उपयोग कर रही है। पूरी प्रक्रिया को पूरा करने में लगभग 25-30 सेकंड लगेंगे। |
| आईबीसी पिंजरे बेस फ्रेम वेल्डिंग मशीन बेस फ्रेम वेल्डिंग मशीन का डिजाइन बेस फ्रेम के वेल्डिंग को पूरा करने के लिए क्षैतिज संरचना और 7 वेल्डिंग हेड को अपनाता है। ऑपरेटर को केवल उत्पाद को लोड और अनलोड करने की आवश्यकता होती है।मशीन स्वचालित रूप से वेल्डिंग करेगा. |
आधार फ्रेम का अंतिम उत्पाद हम आपकी आवश्यकता के अनुसार बेस फ्रेम वेल्डिंग मशीन के लिए स्वचालित लोडिंग और अनलोडिंग डिवाइस जोड़ सकते हैं। वेल्डिंग दक्षता लगभग 15-20 सेकंड/पीसी है। |
