ट्यूब फ्रेम के छोरों को लॉक करने के लिए आईबीसी केज फ्रेम लॉकिंग मशीन

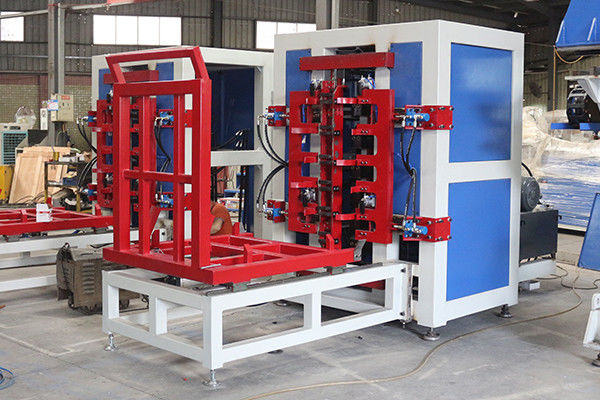

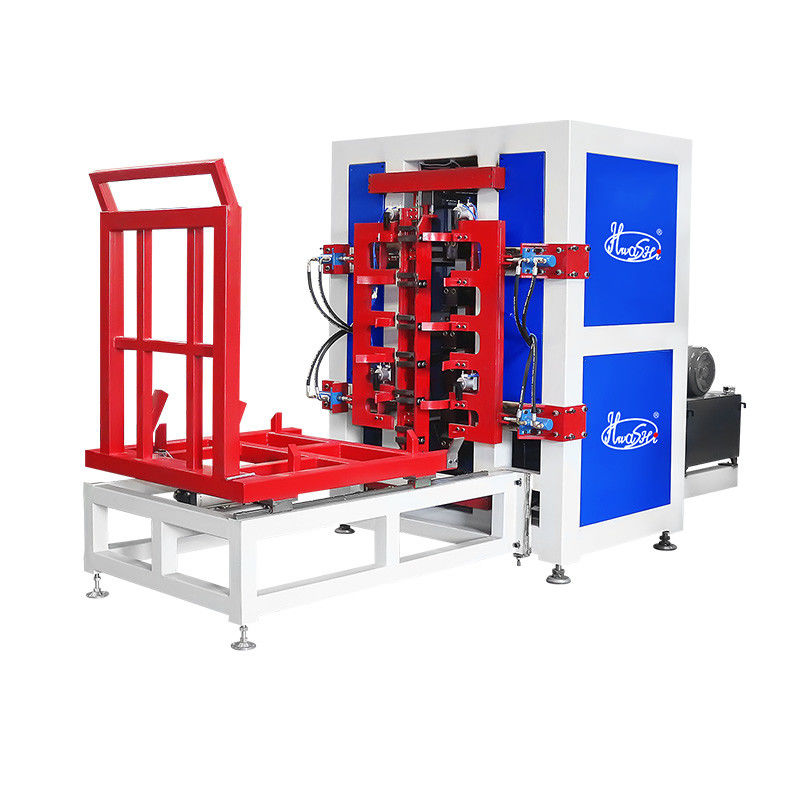

HWASHI IBC पिंजरे के फ्रेम को लॉक करने वाली मशीन ट्यूब फ्रेम के अंत को लॉक करने के लिए उपयुक्त है

विवरणHWASHI IBC पिंजरे के फ्रेम को लॉक करने वाली मशीन ट्यूब फ्रेम के अंत को लॉक करने के लिए उपयुक्त है

HWASHI IBC पिंजरे के फ्रेम को लॉक करने वाली मशीन ट्यूब फ्रेम के अंत को लॉक करने के लिए उपयुक्त हैएक पूरे के रूप में संसाधित किया जाता है, उच्च सम्मिलन परिशुद्धता के साथ, लॉक करने के लिए बड़ी तेजी, स्थिर और कुशल संचालन। लॉक मशीन हाइड्रोलिक बल का उपयोग करके ट्यूब फ्रेम के सिरों को लॉक करेगी।यह लॉक प्रक्रिया को पूरा करने के लिए 25-30 सेकंड लग जाएगा.

मशीन को मानव-मशीन इंटरफ़ेस +पीएलसी प्रोग्रामिंग नियंत्रण मोड द्वारा नियंत्रित किया जाता है, जिसमें उच्च स्तर का स्वचालन होता है।

1IBC धातु केज के विभिन्न डिजाइनों के अनुसार, समायोज्य तालाबंदी हाथ मशीन की कार्य सीमा को व्यापक बना सकता है।

2ताला लगाने वाली बांह का हाइड्रोलिक और वायवीय डिजाइन मशीन को अधिक कुशल बना सकता है।

3. बांधने वाली बांह का डिजाइन स्वचालित रूप से पाइपलाइन को सम्मिलित कर सकता है।

4जाल को बंद करने के लिए हाइड्रोलिक प्रणाली का प्रयोग करके पाइप फिटिंग को मजबूती से जोड़ा जा सकता है और धातु के पिंजरे के दरार होने से रोका जा सकता है।

5धातु के पिंजरे को खिलाने वाला उपकरण स्वचालित पिंजरे के उत्पादन को अधिक स्थिर और कुशल बना सकता है।

उत्पाद का विवरण

बिजली की आवश्यकताःतीन चरण चार तार 380V±10%
प्रभावी चिंचिंग ऊंचाईः 500-1200 मिमी
नियंत्रण विधिःपीएलसी
प्रभावी वेल्डिंग चौड़ाई:1200 मिमी
प्रभावी वेल्डिंग लंबाई:1200 मिमी
स्वचालित गति गति:200-500 मिमी/सेकंड समायोज्य
मशीन आकारः 4170x1600x2050
नामित वायु दबावः0.6 एमपीए
आवेदनःआईबीसी पिंजरे के फ्रेम का क्लैंचिंग
आवश्यक ऑपरेटर संख्याःएक व्यक्ति

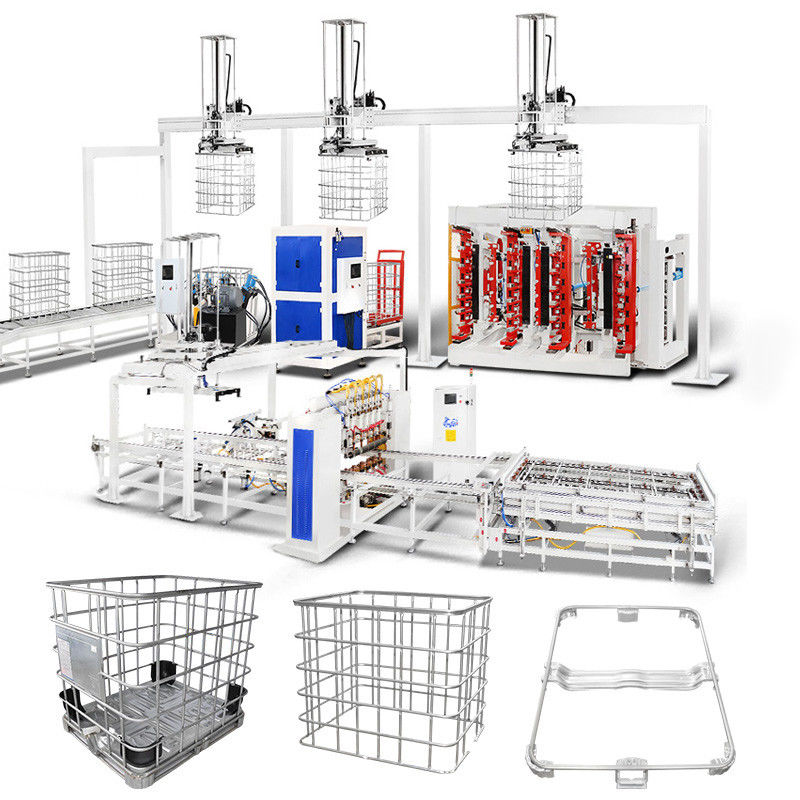

आईबीसी टैंक पिंजरे फ्रेम उत्पादन लाइन मशीन

यह स्वचालित उत्पादन लाइन मुख्य रूप से IBC पिंजरे फ्रेम के निर्माण के लिए प्रयोग किया जाता है। यह पिंजरे फ्रेम स्वचालित वेल्डिंग, जाल अनलोडिंग यांत्रिक हाथ, जाल कारोबार संरचना,स्वचालित फ्रेम झुकने की मशीन, लॉक मशीन, छेद बनाने और छिद्रण मशीन, स्वचालित उत्पादन लाइन चलती यांत्रिक बांह। पूरी लाइन में केवल 3-4 लोगों की आवश्यकता होती है।ऑपरेटर केवल फ्रेम वेल्डिंग मशीन के लिए सामग्री लोड करने की जरूरत है, और लाइन के अंत में अनलोडिंग करते हैं। इसके अलावा हम लाइन को स्वचालित आधार फ्रेम वेल्डिंग मशीन और आधार फ्रेम के लिए स्वचालित अनलोडिंग यांत्रिक हाथ से लैस कर सकते हैं।

आईबीसी पिंजरे फ्रेम स्वचालित उत्पादन लाइन की चल प्रक्रिया
फ्रेम वेल्डिंग ढ़लना ब्लॉकिंग छेद छिद्रण लॉडिंग बेस फ्रेम वेल्डिंग बेस फ्रेम लोडिंग बाहरी फ्रेम के लिए मैनुअल पेंच
