उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
HWASHI
प्रमाणन:
CE/CCC/ISO
मॉडल संख्या:
WL-SQ-MF90Kx6
वीडियो
वीडियो
वीडियो
वीडियो

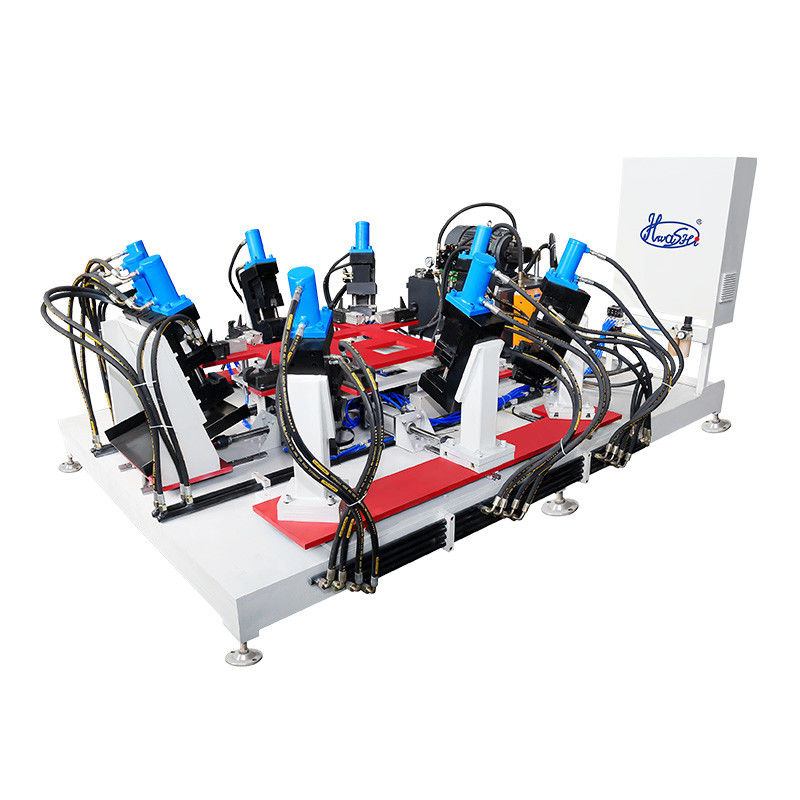

HWASHI थोक कंटेनर उत्पादन लाइन के लिए छेद बनाने और पंचिंग मशीन
आईबीसी पिंजरे फ्रेम छेद बनाने और छिद्रण मशीन
आईबीसी पिंजरे फ्रेम छेद बनाने और छिद्रण मशीन का विवरण
IBC पिंजरे के फ्रेम के छेद बनाने और छिद्र बनाने की मशीन का उपयोग फ्रेम पर छेद बनाने के लिए किया जाता है, ताकि पूर्ण फ्रेम को बेस फ्रेम पर तय किया जा सके।
फ्रेम छेद बनाने और पंचिंग मशीन की विशेषताएं
फ्रेम छेद बनाने और पंचिंग मशीन हाइड्रोलिक बल का उपयोग कर रही है। पूरी प्रक्रिया को पूरा करने में लगभग 25-30 सेकंड लगेंगे।
1मोल्ड के साथ दबाने के सिर
2हाइड्रोलिक स्टेशन
3मुक्का मारने वाले सिर का पता लगाने वाला पैनल
फ्रेम छेद बनाने और छिद्रण मशीन के अनुप्रयोग
मुख्य रूप से आईबीसी फ्रेम के छिद्रण के लिए प्रयोग किया जाता है।

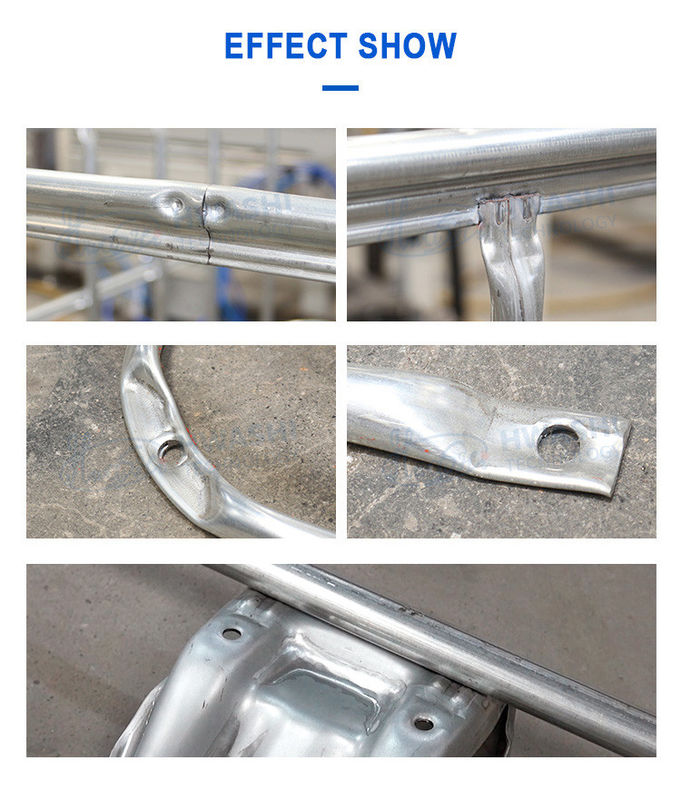

फ्रेम छेद बनाने और पंचिंग मशीन के नमूने
फ्रेम छेद बनाने और पंचिंग मशीन का तकनीकी पैरामीटर
| पद | पैरामीटर |
| अधिकतम कार्यरत आकार | 1200x1000 मिमी (सहनशीलता±5 मिमी) |
| लोड करने की विधि | मैनुअल/ऑटोमैटिक |
| पंचिंग आकार | अनुकूलित |
| पंचिंग दक्षता | 30-35 सेकंड |
| मुक्का मारने का बल | हाइड्रोलिक+न्यूमेटिक |
| आवश्यक ऑपरेटर संख्या |
मैनुअल: 1 व्यक्ति स्वचालित: 0 |
आईबीसी टैंक वेल्डिंग मशीन उत्पादन लाइन उपकरण
आईबीसी पिंजरे फ्रेम स्वचालित उत्पादन लाइन का विवरण
IBC पिंजरे फ्रेम स्वचालित उत्पादन लाइन मुख्य रूप से IBC पिंजरे फ्रेम के निर्माण के लिए प्रयोग किया जाता है। यह पिंजरे फ्रेम स्वचालित वेल्डिंग मशीन, जाल अनलोडिंग यांत्रिक हाथ, टर्नओवर टेबल,स्वचालित फ्रेम झुकने की मशीन, लॉक मशीन, छेद बनाने और छिद्रण मशीन, स्वचालित उत्पादन लाइन चलती यांत्रिक बांह। पूरी लाइन में केवल 3-4 लोगों की आवश्यकता होती है।ऑपरेटर केवल फ्रेम वेल्डिंग मशीन के लिए सामग्री लोड करने की जरूरत है, और लाइन के अंत में अनलोडिंग करते हैं। इसके अलावा हम लाइन को स्वचालित आधार फ्रेम वेल्डिंग मशीन और आधार फ्रेम के लिए स्वचालित अनलोडिंग यांत्रिक हाथ से लैस कर सकते हैं।
| छह सिर IBC फ्रेम स्वचालित वेल्डिंग मशीन वेल्डिंग शक्ति MF डीसी बिजली स्रोत के 4 सेट के साथ बनाया गया है। यह एक बार में 6 स्पॉट वेल्डिंग कर सकते हैं। डबल परत स्थिरता फीडर। जब एक स्थिरता वेल्डिंग के तहत है, यह एक ही समय में 6 स्पॉट वेल्डिंग कर सकते हैं।एक और उपकरण सामग्री के साथ लोड किया जा सकता है. |
फ्लैट ट्यूब मेष और फर्म वेल्डिंग गुणवत्ता वेल्डिंग मशीन ट्यूब को फ्लैट मेष प्रकार में वेल्ड करेगी। फर्म और मजबूत वेल्डिंग गुणवत्ता। वेल्डिंग प्रक्रिया को पूरा करने में लगभग 60 सेकंड लगेंगे। |
| ऊर्ध्वाधर डबल स्टेशन आईबीसी फ्रेम झुकने मशीन उच्च झुकने की सटीकता, स्थिर संचालन और उच्च दक्षता सुनिश्चित करने के लिए आईबीसी पिंजरे फ्रेम डबल स्टेशन झुकने की मशीन को एक पूरे के रूप में संसाधित किया जाता है। |
फ्लैट मेष को चौकोर आकार में मोड़ें झुकने वाली मशीन फ्लैट जाली को चौकोर फ्रेम में झुकाती है। झुकने की प्रक्रिया को पूरा करने में लगभग 20-25 सेकंड लगेंगे।
|
| आईबीसी पिंजरे फ्रेम लॉक मशीन IBC पिंजरे के फ्रेम को लॉक करने वाली मशीन को एक पूरे के रूप में संसाधित किया जाता है, जिसमें उच्च सम्मिलन परिशुद्धता, लॉक करने के लिए बड़ी तेजी, स्थिर और कुशल संचालन होता है। |
तालाबंदी की दक्षता और गुणवत्ता
|
| आईबीसी पिंजरे फ्रेम छेद बनाने और छिद्रण मशीन IBC पिंजरे के फ्रेम के छेद बनाने और छिद्र बनाने की मशीन का उपयोग फ्रेम पर छेद बनाने के लिए किया जाता है, ताकि पूर्ण फ्रेम को बेस फ्रेम पर तय किया जा सके। |
छेद बनाने की दक्षता और गुणवत्ता छेद बनाने और छेदने वाली मशीन हाइड्रोलिक बल का उपयोग कर रही है। पूरी प्रक्रिया को पूरा करने में लगभग 25-30 सेकंड लगेंगे। |
| आईबीसी पिंजरे बेस फ्रेम वेल्डिंग मशीन बेस फ्रेम वेल्डिंग मशीन का डिजाइन बेस फ्रेम के वेल्डिंग को पूरा करने के लिए क्षैतिज संरचना और 7 वेल्डिंग हेड को अपनाता है। ऑपरेटर को केवल उत्पाद को लोड और अनलोड करने की आवश्यकता होती है।मशीन स्वचालित रूप से वेल्डिंग करेगा. |
आधार फ्रेम का अंतिम उत्पाद हम आपकी आवश्यकता के अनुसार बेस फ्रेम वेल्डिंग मशीन के लिए स्वचालित लोडिंग और अनलोडिंग डिवाइस जोड़ सकते हैं। वेल्डिंग दक्षता लगभग 15-20 सेकंड/पीसी है। |
तकनीकी पैरामीटर Ofदआईबीसी पिंजरे बेस फ्रेम वेल्डिंग मशीन
| उत्पाद का नाम | आईबीसी फ्रेम उत्पादन लाइन | शैली | एकल पंक्ति/डबल पंक्ति |
| अधिकतम वेल्डिंग चौड़ाई | 1200 मिमी | अधिकतम वेल्डिंग लंबाई | 4250 मिमी |
| ब्रांड | ह्वाशी | रंग | नीला/पीला/अनुकूलित |
| सुसज्जित शक्ति | 350kVA/400kVA | उत्पाद का स्थान | झेजियांग प्रांत,चीन |
| वोल्टेज | 3p 380V | सामग्री | जस्ती पाइप |
| पाइप की तन्यता | 1-2 मिमी | कार्यक्षेत्र | २०% |
| पाइप का व्यास | 14-20 मिमी | आवृत्ति | 50HZ/60HZ |
| पाइप लोड करने की विधि | मैनुअल/2 श्रम | केबल का आकार | ≥70mm3 |
| कार्य क्षमता | 350-450 ((480-550) पीसी/8 घंटे | हवा के पाइप का आकार | G1 |
| श्रम की मांग | २-३ कार्य | पानी के पाइप का आकार | G1 1/4 |
चल रही प्रक्रिया के आईबीसी पिंजरे फ्रेम स्वचालित उत्पादन लाइन:
फ्रेम वेल्डिंग ढ़लना ब्लॉकिंग छेद छिद्रण लॉडिंग बेस फ्रेम वेल्डिंग बेस फ्रेम लोडिंग बाहरी फ्रेम के लिए मैनुअल पेंच
