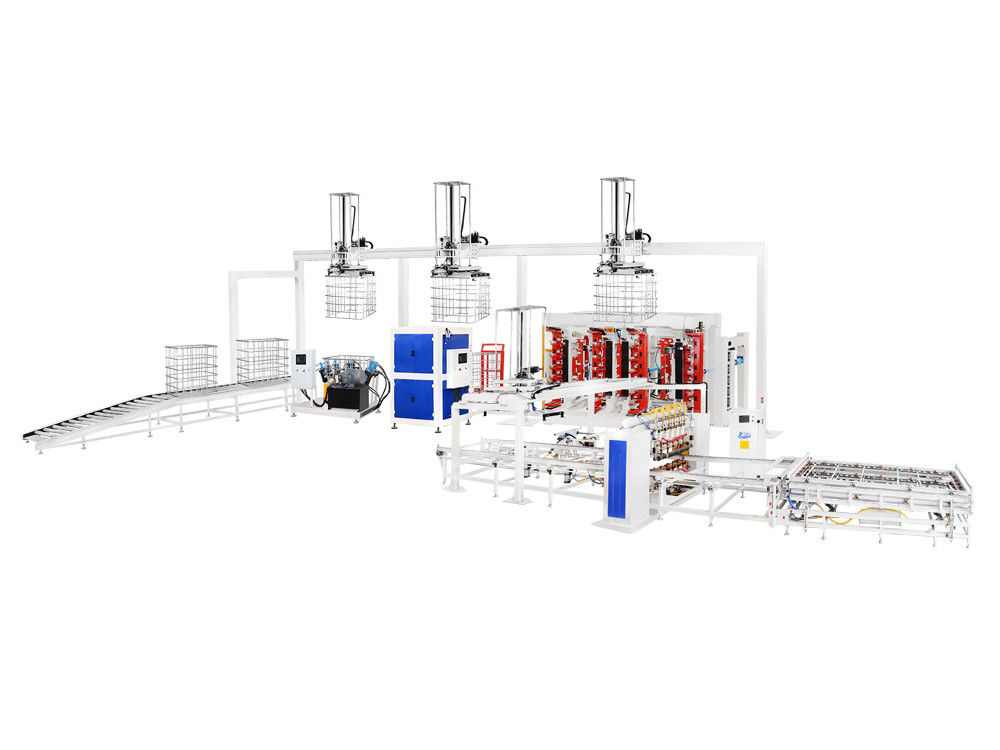

HWASHI 1000L IBC टोटे केज वेल्डिंग लाइन IBC केज फ्रेम उत्पादन लाइन
IBC पिंजरे के फ्रेम उत्पादन लाइन को 1000 लीटर के IBC पिंजरे के फ्रेम के स्वचालित निर्माण के लिए विशेष रूप से इंजीनियर किया गया है। इस व्यापक उत्पादन लाइन में अत्याधुनिक मशीनरी शामिल है,जिसमें पाइप ऑटोमैटिक बनाने की मशीन भी शामिल है, फ्रेम ऑटोमेटिक वेल्डिंग मशीन, झुकने की मशीन, क्लैंचिंग मशीन, छिद्रण मशीन, आईबीसी आंतरिक टैंक ऑटोमेटिक वाल्व वेल्डिंग मशीन, ऑटोमेटिक रिसाव परीक्षण मशीन,और एक स्वचालित असेंबली पैलेटिंग प्रणाली.
आईबीसी पिंजरे की संरचना गल्वानाइज्ड स्टील ट्यूबों से सावधानीपूर्वक बनाई गई है, जिसमें अठारह मिलीमीटर व्यास के बीस गोल ऊर्ध्वाधर सलाखें, पांच क्षैतिज सलाखें,एक पी के आकार की क्षैतिज पट्टी, और दो शीर्ष क्रॉसबार। उत्पादन प्रक्रिया एक सपाट ट्यूबलर जाल में ट्यूबों के वेल्डिंग के साथ शुरू होती है, जिसे बाद में एक वर्ग फ्रेम में आकार दिया जाता है। फ्रेम के किनारों को मजबूती से लॉक किया जाता है,और छेद आधार फ्रेम के लिए लगाव के लिए नीचे ट्यूब में छेद कर रहे हैंउत्पादन लाइन को पूरी प्रक्रिया चलाने के लिए पांच से आठ ऑपरेटरों की आवश्यकता हो सकती है।
परिचालन का क्रम इस प्रकार होता हैः
ट्यूब प्रसंस्करण:
ट्यूब प्रसंस्करण में ट्यूब फ्रीजिंग मशीन का उपयोग करके ट्यूबों को वेल्डिंग और आवश्यक लंबाई तक काटने में शामिल है। इसके बाद के चरणों में लंबी ट्यूबों को दबाना और बनाना, छोटी ट्यूबों को दबाना और बनाना शामिल है।और बेस ट्यूब दबाने और झुकने.
लंबी ट्यूब बनाने की मशीन लंबी ट्यूब बनाने की मशीन का नमूना
लघु ट्यूब बनाने की मशीन लघु ट्यूब बनाने की मशीन का नमूना
कैज फ्रेम प्रसंस्करण:
पिंजरे के फ्रेम के प्रसंस्करण चरण में जाल फ्रेम वेल्डिंग, झुकने, क्लैंचिंग, पंचिंग, अनलोडिंग,
पैलेट फ्रेम का वेल्डिंग, पैलेट फ्रेम का अनलोडिंग, बेस पैनल का लोडिंग और पिंजरे और पैलेट फ्रेम के लिए मैन्युअल स्क्रू फिक्सिंग।

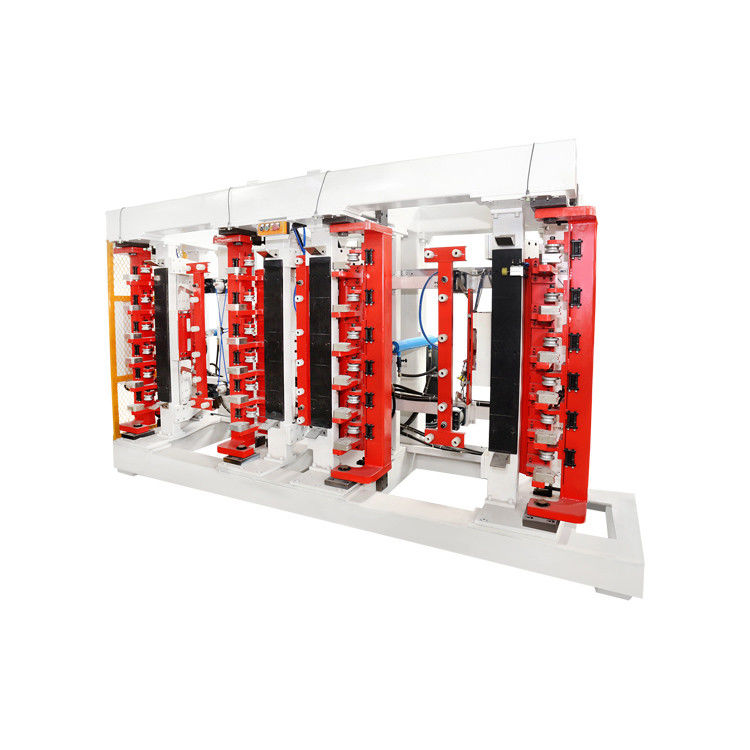

| छह सिर IBC फ्रेम स्वचालित वेल्डिंग मशीन वेल्डिंग शक्ति MF डीसी बिजली स्रोत के 4 सेट के साथ बनाया गया है। यह एक बार में 6 स्पॉट वेल्डिंग कर सकते हैं। डबल परत स्थिरता फीडर। जब एक स्थिरता वेल्डिंग के तहत है, यह एक ही समय में 6 स्पॉट वेल्डिंग कर सकते हैं।एक और उपकरण सामग्री के साथ लोड किया जा सकता है. |
फ्लैट ट्यूब मेष और फर्म वेल्डिंग गुणवत्ता वेल्डिंग मशीन ट्यूब को फ्लैट मेष प्रकार में वेल्ड करेगी। फर्म और मजबूत वेल्डिंग गुणवत्ता। वेल्डिंग प्रक्रिया को पूरा करने में लगभग 60 सेकंड लगेंगे। |

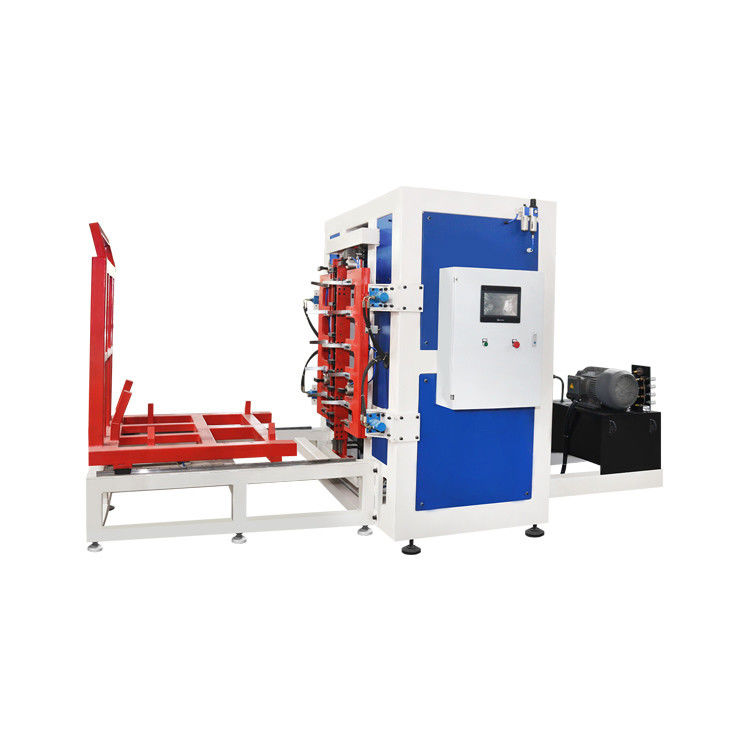

| ऊर्ध्वाधर डबल स्टेशन आईबीसी फ्रेम झुकने मशीन उच्च झुकने की सटीकता, स्थिर संचालन और उच्च दक्षता सुनिश्चित करने के लिए आईबीसी पिंजरे फ्रेम डबल स्टेशन झुकने की मशीन को एक पूरे के रूप में संसाधित किया जाता है। |
फ्लैट मेष को चौकोर आकार में मोड़ें झुकने वाली मशीन फ्लैट जाली को चौकोर फ्रेम में झुकाती है। झुकने की प्रक्रिया को पूरा करने में लगभग 20-25 सेकंड लगेंगे।
|

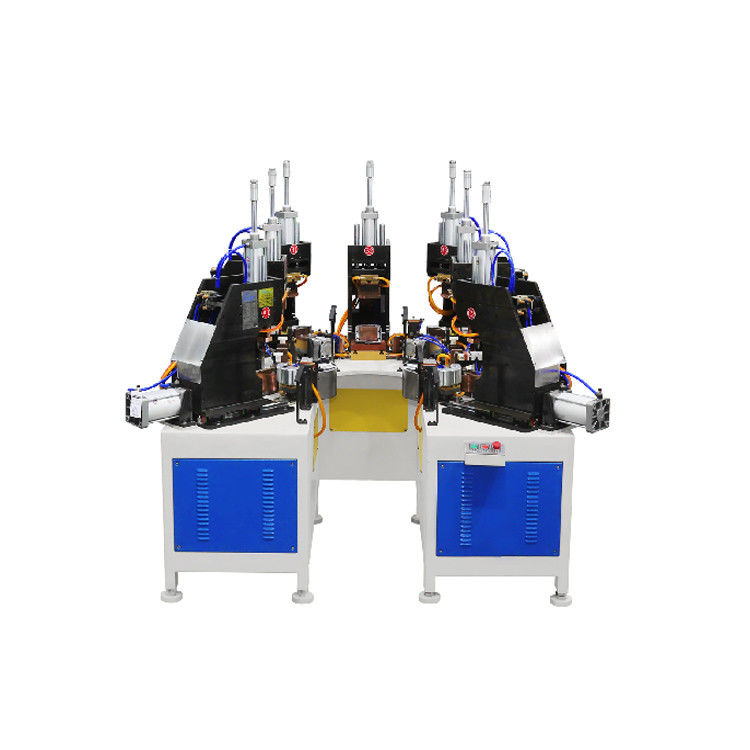

| आईबीसी पिंजरे फ्रेम लॉक मशीन IBC पिंजरे के फ्रेम को लॉक करने वाली मशीन को एक पूरे के रूप में संसाधित किया जाता है, जिसमें उच्च सम्मिलन परिशुद्धता, लॉक करने के लिए बड़ी तेजी, स्थिर और कुशल संचालन होता है। |
तालाबंदी की दक्षता और गुणवत्ता
|
| आईबीसी पिंजरे फ्रेम छेद बनाने और छिद्रण मशीन IBC पिंजरे के फ्रेम के छेद बनाने और छिद्र बनाने की मशीन का उपयोग फ्रेम पर छेद बनाने के लिए किया जाता है, ताकि पूर्ण फ्रेम को बेस फ्रेम पर तय किया जा सके। |
छेद बनाने की दक्षता और गुणवत्ता छेद बनाने और छेदने वाली मशीन हाइड्रोलिक बल का उपयोग कर रही है। पूरी प्रक्रिया को पूरा करने में लगभग 25-30 सेकंड लगेंगे। |

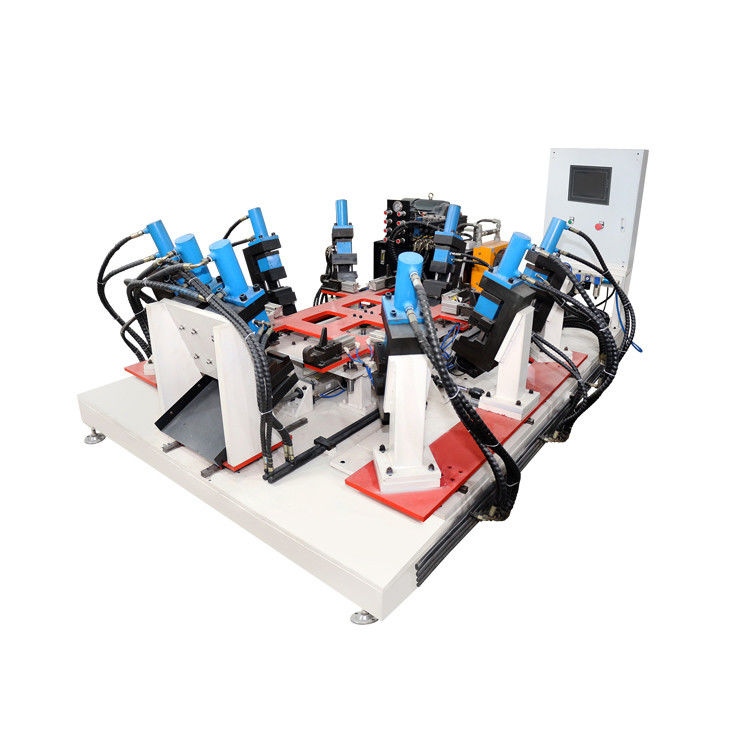

| आईबीसी पिंजरे बेस फ्रेम वेल्डिंग मशीन बेस फ्रेम वेल्डिंग मशीन का डिजाइन बेस फ्रेम के वेल्डिंग को पूरा करने के लिए क्षैतिज संरचना और 7 वेल्डिंग हेड को अपनाता है। ऑपरेटर को केवल उत्पाद को लोड और अनलोड करने की आवश्यकता होती है।मशीन स्वचालित रूप से वेल्डिंग करेगा. |
आधार फ्रेम का अंतिम उत्पाद हम आपकी आवश्यकता के अनुसार बेस फ्रेम वेल्डिंग मशीन के लिए स्वचालित लोडिंग और अनलोडिंग डिवाइस जोड़ सकते हैं। वेल्डिंग दक्षता लगभग 15-20 सेकंड/पीसी है। |
आईबीसी टोटे डिटेक्शन लाइनः
पता लगाने की प्रक्रिया में आगे बढ़ते हुए, कंटेनर और पिंजरे की असेंबली में कंटेनर ले जाने, वाल्व वेल्डिंग,
रिसाव परीक्षण, कंटेनर को पिंजरे के साथ इकट्ठा करना, मैन्युअल पुल रॉड की स्थापना, और आईबीसी टोटे का अंतिम स्टैकिंग।
उत्पादन लाइन की दक्षता प्रति पिंजरे 50 से 125 सेकंड तक होती है।

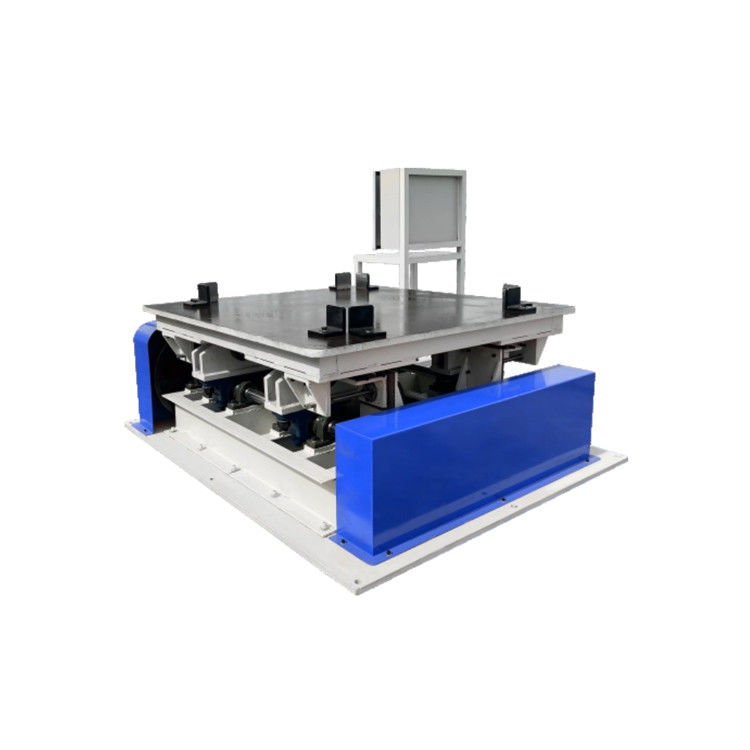

आईबीसी टैंक रिसाव परीक्षण मशीनकंपन परीक्षण मशीन
अपनी विशिष्ट आवश्यकताओं के अनुरूप अनुकूलित समाधान के लिए, हम आपको उत्पाद चित्र और उत्पादन क्षमता आवश्यकताओं को प्रदान करने के लिए आमंत्रित करते हैं।चाहे आपकी प्राथमिकता एक गोल ट्यूब फ्रेम या एक वर्ग ट्यूब फ्रेम के लिए है, हम आपकी क्षमता और बजट की बाधाओं के आधार पर आवश्यक मशीनों की सटीक संख्या की गणना करेंगे।हम एक विस्तृत उत्पाद तकनीकी समाधान और बोली देने के लिए प्रतिबद्ध हैं.
हमारी प्रतिष्ठित उत्पादन लाइन ने भारत, रूस, तुर्की, ब्राजील, चिली और अन्य देशों में सफल निर्यात के साथ वैश्विक मान्यता प्राप्त की है।यदि आपको अधिक जानकारी की आवश्यकता है या विशिष्ट प्रश्न हैं, कृपया हमारी टीम से संपर्क करने में संकोच न करें, और हम आपके विनिर्माण लक्ष्यों को प्राप्त करने में आपकी सहायता करने में प्रसन्न होंगे।
