आईबीसी ग्रिड,आईबीसी केज फ्रेम उत्पादन लाइन,डबल स्टेशन ट्यूबलर नेट बेंडिंग मशीन
विशेषताएं
इस मशीन को उच्च कठोरता और स्थिर संचालन के लाभ के साथ प्रबलित गैन्ट्री संरचना के रूप में डिज़ाइन किया गया है।वेल्डिंग शक्ति बिजली और ऊर्जा की बचत की विशेषताओं के साथ मध्यम आवृत्ति इन्वर्टर बिजली आपूर्ति प्रणाली के साथ बनाया गया हैमशीन वेल्डिंग हेड के 6 सेट और बिजली आपूर्ति प्रणाली के 6 सेट से लैस है।वेल्डिंग स्पॉट की विश्वसनीयता सुनिश्चित करने के लिए प्रत्येक एकल बिंदु की वेल्डिंग करंट को स्वतंत्र रूप से समायोजित किया जा सकता हैआउटपुट दक्षता बढ़ाने के लिए, यह चक्र चलाने के लिए डबल-लेयर फीडर के रूप में डिज़ाइन किया गया है। जब एक फीडर वेल्डिंग प्रक्रिया के तहत होता है, तो दूसरे फीडर को सामग्री के साथ लोड किया जा सकता है।स्वचालित चरण वेल्डिंग. सर्वो मोटर स्टेपिंग पट्टा चलाना होगा स्टेपिंग स्थिति की सटीकता सुनिश्चित करने के लिए.स्वचालित अनलोडिंग की तैयारी के लिए डिमोल्डिंग सिलेंडर जेट अप होगास्वचालित अनलोडिंग डिवाइस सर्वो मोटर नियंत्रण के माध्यम से उत्पाद को पकड़ लेगा। यह वेल्डेड उत्पाद को पकड़ने के लिए नीचे चलेगा और सर्वो मोटर के माध्यम से सेटिंग स्थिति में चलेगा।यह श्रम शक्ति को कम करने और श्रम तीव्रता को कम करने में मदद करता हैयह वेल्डेड उत्पाद के परिवहन की सुविधा के लिए अनलोडिंग फीडर के 90° रोटेशन के रूप में डिज़ाइन किया गया है।
तकनीकी मापदंड
पद
डेटा
आवेदन

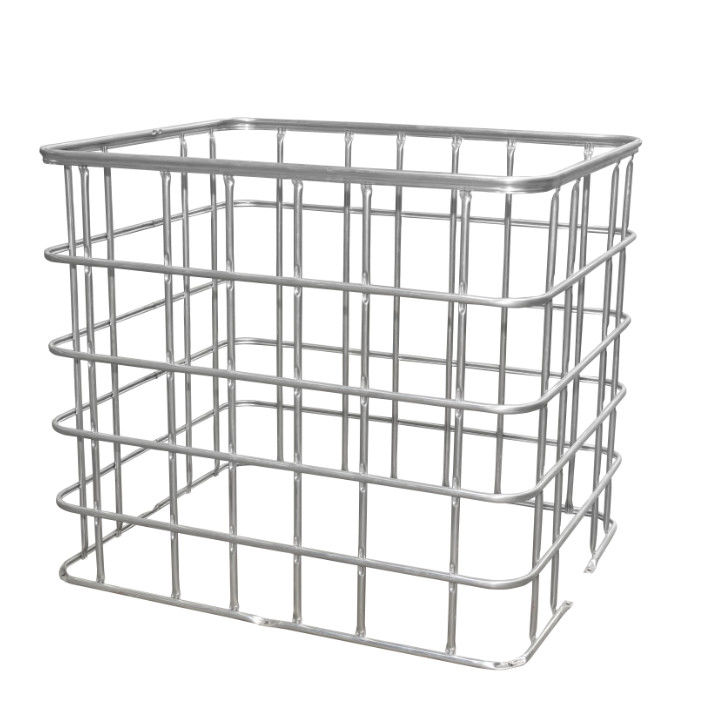

1000L IBC पिंजरे के फ्रेम का निर्माण
नामित क्षमता
160KVAx6
कार्य चक्र दर
50%
अधिकतम आउटपुट वोल्टेज
DC11V
वारंटी
12 महीने
मानक
सीई/सीसीसी/आईएसओ
आईबीसी टैंक वेल्डिंग मशीन

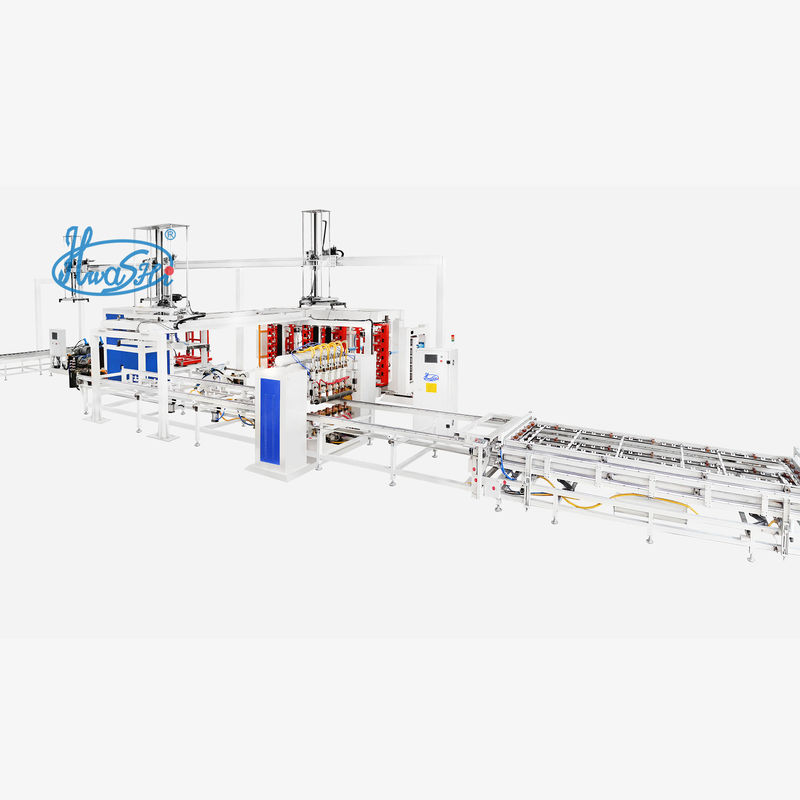

Hwashi IBC Cage Frame Automatic Welding Machine Automatic Production Line IBC पिंजरे के फ्रेम के लिए एक विशेष रूप से डिज़ाइन की गई उत्पादन लाइन है। पूरी लाइन मशीन में पिंजरे के फ्रेम की स्वचालित वेल्डिंग शामिल है,जाल उतारने वाली यांत्रिक बांह, जाल टर्नओवर संरचना, स्वचालित फ्रेम झुकने की मशीन, ताला लगाने की मशीन, छेद बनाने और पंचिंग मशीन, स्वचालित उत्पादन लाइन चलती यांत्रिक बांह।पूरी लाइन के लिए केवल 2-3 लोगों की आवश्यकता होती हैऑपरेटर को केवल फ्रेम वेल्डिंग मशीन में सामग्री लोड करने और लाइन के अंत में अनलोड करने की आवश्यकता होती है।इसके अलावा हम स्वचालित आधार फ्रेम वेल्डिंग मशीन और आधार फ्रेम के लिए स्वचालित अनलोडिंग यांत्रिक हाथ के साथ लाइन को लैस कर सकते हैं.
चल रही प्रक्रिया
उत्पादन क्षमताः90 सेक/पीसी
(वेल्डिंग, झुकने, लॉक और छेद छिद्रण प्रक्रिया सहित)

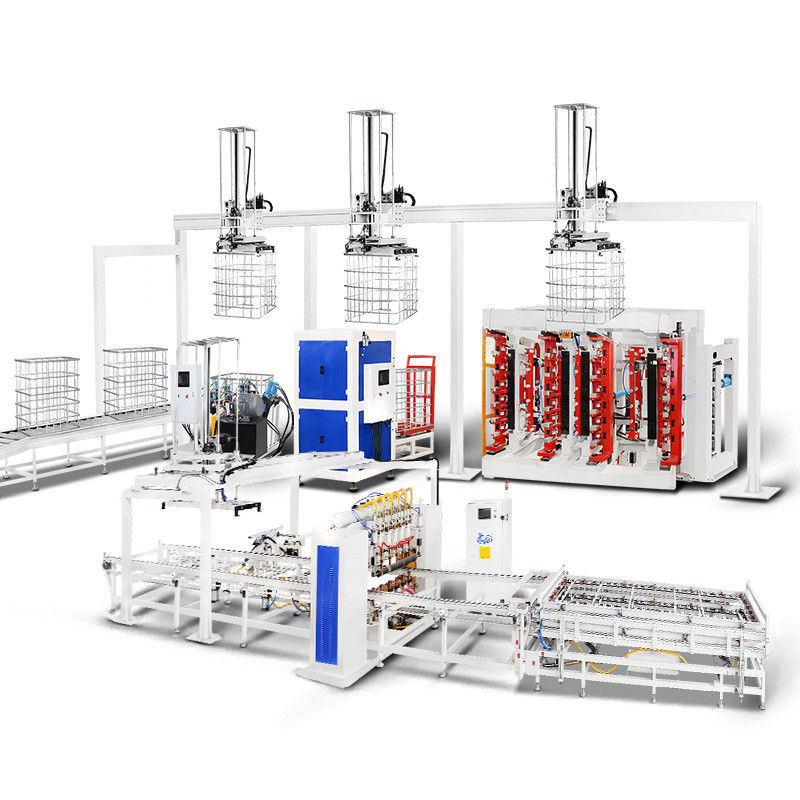

आईबीसी टैंक वेल्डिंग मशीन उत्पादन लाइन उपकरण
आईबीसी टैंक फ्रेम वेल्डिंग मशीन,बेंडिंग मशीन,लॉकिंग मशीन,होल पंचिंग मशीन,बेस फ्रेम वेल्डिंग मशीन उत्पादन उपकरण का पूरा सेट।
छह सिर IBC फ्रेम स्वचालित वेल्डिंग मशीन
वेल्डिंग शक्ति MF डीसी बिजली स्रोत के 4 सेट के साथ बनाया गया है। यह एक बार में 6 स्पॉट वेल्डिंग कर सकते हैं। डबल परत स्थिरता फीडर। जब एक स्थिरता वेल्डिंग के तहत है, यह एक ही समय में 6 स्पॉट वेल्डिंग कर सकते हैं।एक और उपकरण सामग्री के साथ लोड किया जा सकता है.
फ्लैट ट्यूब मेष और फर्म वेल्डिंग गुणवत्ता
वेल्डिंग मशीन ट्यूब को फ्लैट मेष प्रकार में वेल्ड करेगी। फर्म और मजबूत वेल्डिंग गुणवत्ता। वेल्डिंग प्रक्रिया को पूरा करने में लगभग 60 सेकंड लगेंगे।

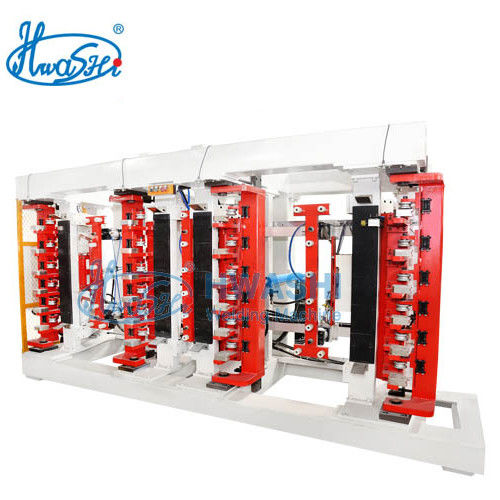

ऊर्ध्वाधर डबल स्टेशन आईबीसी फ्रेम झुकने मशीन
उच्च झुकने की सटीकता, स्थिर संचालन और उच्च दक्षता सुनिश्चित करने के लिए आईबीसी पिंजरे फ्रेम डबल स्टेशन झुकने की मशीन को एक पूरे के रूप में संसाधित किया जाता है।
फ्लैट मेष को चौकोर आकार में मोड़ें
झुकने वाली मशीन फ्लैट जाली को चौकोर फ्रेम में झुकाती है। झुकने की प्रक्रिया को पूरा करने में लगभग 20-25 सेकंड लगेंगे।
आईबीसी पिंजरे फ्रेम लॉक मशीन
IBC पिंजरे के फ्रेम को लॉक करने वाली मशीन को एक पूरे के रूप में संसाधित किया जाता है, जिसमें उच्च सम्मिलन परिशुद्धता, लॉक करने के लिए बड़ी तेजी, स्थिर और कुशल संचालन होता है।
तालाबंदी की दक्षता और गुणवत्ता
ताला लगाने वाली मशीन हाइड्रोलिक बल का उपयोग करके ट्यूब फ्रेम के छोरों को ताला लगाएगी। ताला लगाने की प्रक्रिया को पूरा करने में लगभग 25-30 सेकंड लगेंगे।
आईबीसी पिंजरे फ्रेम छेद बनाने और छिद्रण मशीन
IBC पिंजरे के फ्रेम के छेद बनाने और छिद्र बनाने की मशीन का उपयोग फ्रेम पर छेद बनाने के लिए किया जाता है, ताकि पूर्ण फ्रेम को बेस फ्रेम पर तय किया जा सके।
छेद बनाने की दक्षता और गुणवत्ता
छेद बनाने और छेदने वाली मशीन हाइड्रोलिक बल का उपयोग कर रही है। पूरी प्रक्रिया को पूरा करने में लगभग 25-30 सेकंड लगेंगे।
आईबीसी पिंजरे बेस फ्रेम वेल्डिंग मशीन
बेस फ्रेम वेल्डिंग मशीन का डिजाइन बेस फ्रेम के वेल्डिंग को पूरा करने के लिए क्षैतिज संरचना और 7 वेल्डिंग हेड को अपनाता है। ऑपरेटर को केवल उत्पाद को लोड और अनलोड करने की आवश्यकता होती है।मशीन स्वचालित रूप से वेल्डिंग करेगा.
आधार फ्रेम का अंतिम उत्पाद
हम आपकी आवश्यकता के अनुसार बेस फ्रेम वेल्डिंग मशीन के लिए स्वचालित लोडिंग और अनलोडिंग डिवाइस जोड़ सकते हैं।वेल्डिंग दक्षता लगभग 15-20 सेकंड/पीसी है।
आवेदन और नमूने
हम आपके लिए अनुकूलित सेवा प्रदान कर सकते हैं। हमारे इंजीनियर आपके साथ विशिष्ट वेल्डिंग आवश्यकता पर चर्चा करेंगे और आपके नमूनों या चित्रों के आधार पर उपयुक्त तकनीकी प्रस्ताव के साथ आएंगे।
कारखाना और प्रमाणपत्र
ह्वाशी22वर्षों+ का अनुभव वेल्डिंग समाधान विशेषज्ञ
गुआंग्डोंग Hwashi प्रौद्योगिकी इंक जो 2001 में स्थापित किया गया था, चीन में गुआंग्डोंग प्रांत में Huizhou में स्थित है। हम उच्च तकनीक उद्यम है जो विकास में विशेषज्ञता प्राप्त है, विनिर्माण,और प्रतिरोध वेल्डिंग मशीन की बिक्री, स्वचालित वेल्डिंग मशीन और औद्योगिक रोबोट स्टेशन। हमारे पास कुल दो विनिर्माण संयंत्र हैं जो लगभग 60000 वर्ग मीटर के क्षेत्र को कवर करते हैं।और जिनमें से 20 से अधिक मैकेनिकल और इलेक्ट्रिकल इंजीनियर हैं।हमारे अधिकांश इंजीनियरों को वेल्डिंग उद्योग में 10 वर्ष से अधिक का अनुभव है। अब तक, हमें वेल्डिंग मशीन परियोजनाओं के संबंध में 70 से अधिक पेटेंट मिले हैं।हमारी मशीनों को दुनिया के 70 से अधिक देशों में निर्यात किया गया है।. और हमारे पास रूस, तुर्की, रोमानिया, सऊदी अरब, मलेशिया, इंडोनेशिया, भारत और संयुक्त राज्य अमेरिका आदि में स्थानीय वितरक हैं जो आपको स्थानीय में पेशेवर पूर्व-बिक्री और बिक्री के बाद सेवा प्रदान करेंगे।
प्रमाणपत्र
हमने अंतरराष्ट्रीय प्रमाणन जैसेसीईप्रमाणन,आईएसओ 9001गुणवत्ता प्रबंधन प्रणाली प्रमाणन, अलीबाबा उद्यम प्रमाणन और डिजाइन पेटेंट।
बिक्री के बाद सेवा और ग्राहक का दौरा
1स्पॉट वेल्डिंग मशीन1 वर्ष की गारंटीउपभोग्य भागों को छोड़कर 2.बहुत तकनीकी सहायताऑनलाइनउपलब्ध है 3. त्वरित बैक-अप पार्ट्स उपलब्ध है& तकनीकी सहायता 4."प्रशिक्षण वीडियो", "निर्देश पुस्तिका",औरऑपरेशन मैनुअलप्रस्तावित किया जाएगा
पैकिंग और वितरण
स्वीकार्य वितरण शर्तेंएक्सडब्ल्यू, एफओबी, सीएंडएफ, सीआईएफ, डीडीयू, डीडीपीगुणवत्ता नियंत्रणवेल्डिंग उत्पादों के प्रदर्शन और गुणवत्ता को सुनिश्चित करने के लिए इनकमिंग सामग्री, प्रसंस्करण, असेंबली, कमीशन, परीक्षण, पैकेजिंग और शिपिंग के सभी पहलुओं को सख्ती से नियंत्रित करें।पेशेवर पैकेज1. पूरी फिल्म पैकेजिंग मशीन; 2. विरोधी टकराव पैकेज किनारे; 3. लकड़ी के बॉक्स और लोहे की बाध्यकारी बेल्ट के साथ पैलेट।
सेवा दल और प्रतिक्रिया
पेशेवर टीम
वर्षों से, Hwashi ने बड़ी संख्या में प्रतिभाशाली, समर्पित और अभिनव Hwashi लोगों को विकसित किया है। हमारे पास इलेक्ट्रिकल इंजीनियरिंग में समृद्ध अनुभव के साथ विशेषज्ञों की एक पेशेवर टीम है,यांत्रिक डिजाइन और वेल्डिंग प्रौद्योगिकी.
